Pompanın Genel Özellikleri
-
Gövde ve Fan malzemeleri: PP / PVDF
-
Sıvı ile Temas Eden Yüzeyler:
-
O-Ring: EPDM (PP pompalar için standart)
-
Viton (PVDF pompalar için standart)
-
Şaft: %99,7 Al2O3
-
Yataklar: PTFEC
-
Maksimum Kapasite: 45 m3/h
-
Maksimum Basma Yüksekliği: 33 mSS
-
Maksimum Akışkan vizkozitesi: 200 cSt
-
Maksimum Akışkan Sıcaklığı:
-
PP modeller için maks. 70°C
-
PVDF modeller için maks. 90°C
-
Motor Gücü: Modele göre 0,12 kw ile 7,5 kw arasında değişir.
-
Bağlantı Çapı: Modele göre 1" ile 3" arasında değişir.
-
Basınç Değerlendirmesi: 20°C'de NP 4

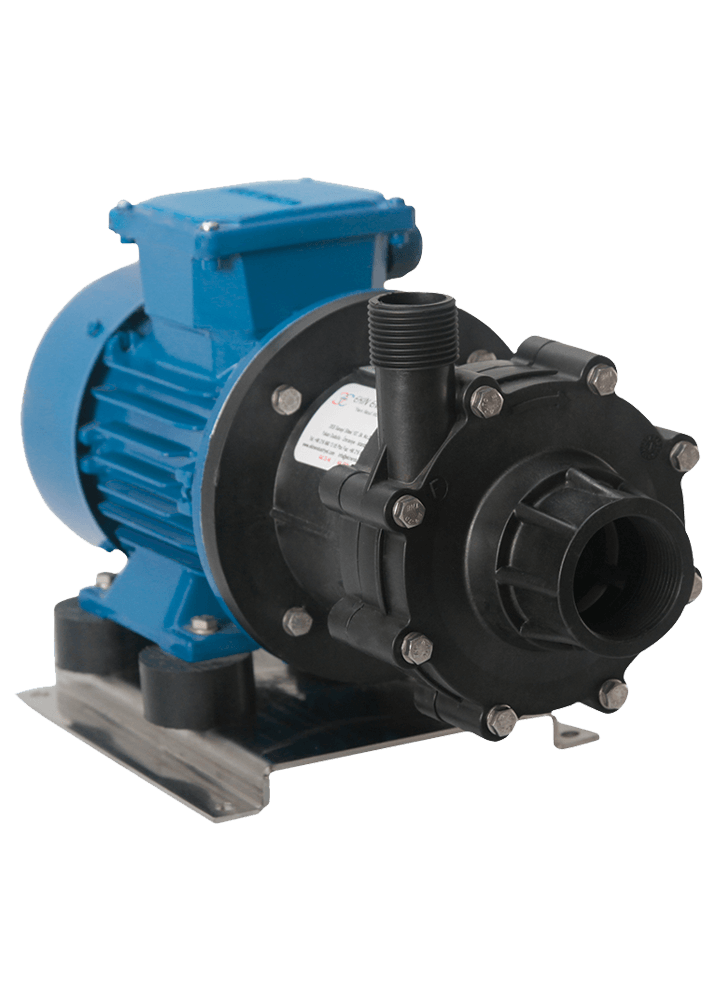

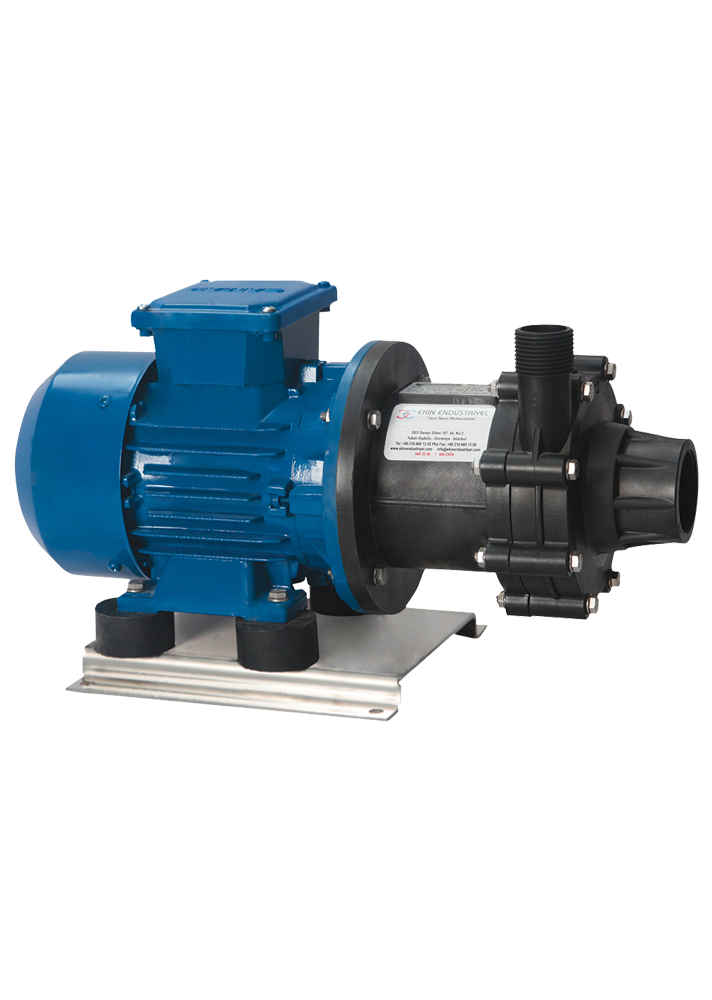

Salmastrasız Manyetik Kaplinli Santrifüj Pompalar
Salmastrasız Manyetik Kaplinli Santrifüj Pompalarda doğrudan motor miline bağlanan dış mıknatıs ile iç kısımda yer alan iç mıknatıs arasında yaratılan manyetik alan, parçalar arasında fiziksel temas olmadan bir dönüş oluşturur. Böylece pervane akışkanı döndürür ve hareket ettirir. Arka muhafaza, iki mıknatıslı mafsal arasına yerleştirilir ve hidrolik kısmı motordan hava geçirmeyecek şekilde kapatır. GemmeCotti markasında, üç farklı manyetik kaplinli santrifüj pompa bulunmaktadır.
HTM 15-31-40 PP/PVDF
-
PP veya PVDF'den yapılan termoplastik malzeme
-
45 m³/saate kadar kapasite
-
33 m'ye kadar basma yüksekliği
-
Enjeksiyonla kalıplanmış parçalar
HCM
-
PP veya PVDF'den yapılan termoplastik malzeme
-
130 m³/saate kadar kapasite
-
48 m'ye kadar basma yüksekliği
-
Dolu bloktan işlenmiş kafa malzemesi
HTM SS316
-
SS316 kalite paslanmaz çelik malzeme
-
32 m³/saate kadar kapasite
-
24 m'ye kadar basma yüksekliği
Salmastrasız Manyetik Kaplinli Türbin Pompalar
Salmastrasız Manyetik Kaplinli Türbin Pompalarda dış mıknatıs ve iç mıknatıs arasındaki manyetik alan, parçalar ve türbin arasında fiziksel temas olmadan bir dönüş oluşturur ve akışkanı hareket ettirir. Arka muhafaza, iki mıknatıslı mafsal arasına yerleştirilir ve hidrolik kısmı, motordan hava geçirmeyecek şekilde kapatır.
GemmeCotti manyetik kaplinli türbin pompaların üç farklı modeli vardır.
HTT
-
PP veya PVDF'den yapılan termoplastik malzeme
-
9 m³/saate kadar kapasite
-
50 m'ye kadar basma yüksekliği
HTT-SP
-
PP veya PVDF'den yapılan termoplastik malzeme
-
7 m'/saate kadar kapasite
-
25 m'ye kadar basma yüksekliği
-
3 m'ye kadar kendinden emiş
HTA
-
AISI316'dan imal edilmiş metalik malzeme
-
7 m³/saate kadar kapasite
-
80 m'ye kadar basma yüksekliği
Salmastrasız Manyetik Kaplinli Paletli Pompalar
Salmastrasız Manyetik Kaplinli Paletli Pompalarda motor miline bağlı bulunan dış mıknatıs ve oluşturulan torkun iletildiği iç mıknatıs arasında bir manyetik alan oluşturulur. Bu manyetik alan, parçalar ve rotor dönüşleri arasında fiziksel temas olmadan bir dönüş üretir. Rotorun içindeki kanatlar yuvalarından içeri ve dışarı doğru kayarlar ve sıvıyı hareket ettirirler. Arka muhafaza, iki mıknatıslı mafsal arasına yerleştirilir ve hidrolik kısmı motordan hava geçirmez şekilde kapatır.
GemmeCotti de iki farklı volumetrik pompa modeli vardır.
HPP/HPF
-
PP veya PVDF'den yapılan termoplastik malzeme
-
1000L/saate kadar kapasite
-
5 bar'a kadar basınç
HTP
-
AISI316 paslanmaz çelikten yapılmış metalik malzeme
-
2100L/saate kadar kapasite
-
13 bar'a kadar basınç
-
Kendinden emişli
Mekanik Salmastralı Santrifüj Pompalar
Mekanik Salmastralı Santrifüj Pompalar açık çarklı tasarıma sahiptir. Bu yapı sayesinde içerisinde katı madde bulunduran akışkanlar bu pompalarla birlikte kolaylıkla kullanılabilir. Mekanik salmastralı pompalardaki salmastra, statik bir halka ve doğrudan motor miline bağlanmış olan pompa şaftı üzerine yerleştirilmiş dönen bir halkadan oluşur. Birlikte kayan bu iki yüzeyin ıslanması önemlidir. Bu pompalarda sızdırmazlık maddesi de pompalanan sıvının kendisidir.
GemmeCotti markasının ait HCO serisi mekanik salmastralı bir pompa modeli vardır.
HCO
-
PP veya PVDF'den yapılan termoplastik malzeme
-
58 m³/saate kadar kapasite
-
38 m'ye kadar basma yüksekliği
-
İki farklı tip mekanik conta vardır:
-
HCO 95-10 modeli için dudaklı tip mekanik salmastra
-
Diğer tüm pompa boyutları için iç PTFE körüklü mekanik salmastra
Dik Milli Santrifüj Pompalar
Dik milli santrifüj pompalar özel bir şafta sahiptir ve doğrudan depoya daldırılma uygulamaları için uygundur.
Gemmecotti markasının aşağıda yer alan modellerinde dik milli pompa seçeneği de vardır.
HV
-
PP veya PVDF'den yapılan termoplastik malzeme
-
40 m³/saate kadar kapasite
-
22 m'ye kadar basma yüksekliği
-
Yarı açık çarklı monoblok pompa
-
Süspansiyonda katı madde bulunan yüksek aşındırıcı sıvı kullanımı
-
Maksimum uzunluk 1000mm
HVL
-
PP veya PVDF'den yapılan termoplastik malzeme
-
57 m³/saate kadar kapasite
-
39 m'ye kadar basma yüksekliği
-
Yarı açık fanlı monoblok pompa
-
Süspansiyonda katı madde bulunan yüksek aşındırıcı sıvı kullanımı
-
Maksimum sütun uzunluğu 2000mm
HTM-V
-
Dikey manyetik tahrik pompaları
-
PP veya PVDF'den yapılan termoplastik malzeme
-
23 m³/saate kadar kapasite
-
20 m'ye kadar basma yüksekliği
-
Kolon uzunluğu: 320mm
PVA
-
AISI316 paslanmaz çelik metalik malzeme
-
24 m³/saate kadar kapasite
-
26 m'ye kadar basma yüksekliği
-
PCB üretimi için özel tasarım
Atex Pompalar
ATEX sertifikalı pompalar ya da diğer adıyla ex-proof (explosion proof: patlamaz) pompalar özel olarak kıvılcım çıkarmayacak, statik elektrik yüklenmesi olmayacak ve elektrik arkı oluşturmayacak şekilde tasarlanmış motorlar kullanan pompalardır. İnfilak etme riski bulunan akışkanların kullanıldığı sistemlerde ATEX sertifikalı pompa kullanımı zorunludur. Tüm ATEX pompalarımız, 2014/34 / EU sayılı ATEX yönergesinin teknik ve güvenlik gereksinimlerine uygundur. Mevcut ATEX sertifikalı pompalarımız Zone 1 II 2G c Tx ve Zone 2 II 3G c Tx kodlarına sahiptir.
