07.08.2025

Aktüatör, endüstriyel vanaların açma–kapatma işlemlerini manuel iş gücüne gerek kalmadan tamamen otomatik hale getiren kritik bir mekanik-elektronik bileşendir. Vana gövdesine doğrudan monte edilerek hem “tam açık/kapalı” (on-off) hem de ara pozisyon kontrollerini hassas biçimde gerçekleştirir. Geleneksel el çarkı veya kol sistemiyle yapılan kumanda yöntemlerinde operatör hatası, zaman gecikmesi ve iş güvenliği riskleri yüksekken; aktüatörler ile bu riskler minimize edilir, operasyon hızı ve tekrarlanabilirlik önemli ölçüde artar.

Aktüatörün temel çalışma prensibi, kontrol sisteminden (PLC, DCS veya SCADA) aldığı sinyalleri — elektriksel, pnömatik ya da hidrolik enerjiye dönüştürüp— dişli, piston veya diyafram mekanizmaları vasıtasıyla vananın miline iletmektir. Bu sayede vana mili, saniyeler içinde istenen açısal konuma taşınır. Montaj sırasında kullanılan adaptör kollar ve flanşlar, aktüatör ile vana gövdesi arasındaki mekanik uyumu sağlar; böylece tork iletimi kayıpsız ve güvenli şekilde gerçekleşir.

Modern aktüatörlerde, konum geri beslemesi sağlayan limit switch kutuları, endüktif sensörler veya analog pozisyonerler bulunur. Bu elemanlar, vananın mevcut pozisyon bilgisini 0–10 V veya 4–20 mA sinyal olarak kontrol sistemine iletir. Dolayısıyla açma-kapama işlemi tamamlandığında ya da ara pozisyonlarda dahi anlık durum takibi mümkün olur. Enerji kesintilerinde ise devreye entegre acil kapatma (fail-safe) yayları ya da akülü sistemler girerek vananın güvenli kritik pozisyona (genellikle kapalı) yönelmesini sağlar.

Aktüatör kullanımının bir diğer avantajı, bakım ve işletme maliyetlerinin düşmesidir. Özellikle büyük çaptaki vanaların manuel olarak işletilmesinde ihtiyaç duyulan iş gücü ve risk göz önünde bulundurulduğunda; aktüatör ile devreye alınan sistemler hem personel verimliliğini artırır hem de uzun vadede bakım planlamasını kolaylaştırır. Ayrıca, endüstriyel otomasyon standartları (IEC 61508, SIL gereksinimleri) kapsamında sertifikalı aktüatörler tercih edilerek proses güvenliği ve uyumluluk sağlanabilir.

Sonuç olarak, otomasyon projelerinde doğru aktüatör seçimi ve montajı; proses kontrolünde hız, hassasiyet ve emniyeti maksimum seviyeye taşır. Aktüatörler, vananın mekanik kumandasını elektriksel veya hidropnömatik sinyallerle birleştirerek, endüstriyel tesislerin kesintisiz, güvenli ve verimli çalışmasına önemli katkı sunar.

Elektrikli Aktüatörlerin Özellikleri ve Avantajları

Çalışma Prensibi ve Tasarım Bileşenleri

Elektrikli aktüatörler, içerdikleri elektrik motoru, dişli kutusu ve kumanda kartı aracılığıyla vanayı açıp kapama işlemini gerçekleştirir. Motor türü genellikle AC veya DC olabilir; her iki tip de farklı gerilim ve güç gereksinimlerine göre seçilir. Diyrek bir dişli redüksiyon mekanizması, motorun yüksek devir hızını düşük, yüksek torklu çıkışa çevirerek vana miline

aktarır. Bu tasarım, ağır hizmet şartlarında bile güvenilir tork iletimi sağlar. Ayrıca, gövde malzemesi olarak çoğunlukla alüminyum veya paslanmaz çelik kullanılarak hem hafiflik hem de korozyon dayanımı temin edilir.

Hassas Konum Kontrol ve Geri Besleme

Modern elektrikli aktüatörler, birçok kontrol sinyalini (4–20 mA, 0–10 V, Modbus veya Profibus gibi dijital protokoller) doğrudan okuyabilir ve bu sinyaller doğrultusunda vana konumunu hassas biçimde ayarlar. Üzerlerine entegre edilen potansiyometre, enkoder veya LVDT (Linear Variable Differential Transformer) sensörleri sayesinde anlık geri besleme (feedback) imkânı bulunur. Bu sayede kontrol sistemine anlık pozisyon bilgisi gönderilir; herhangi bir sapma tespit edildiğinde aktüatör kendi içinde düzeltme yapar. Limit switch kutuları mekanik veya elektronik olabilir ve “tam açık” ile “tam kapalı” pozisyonları kesin sinyallerle besler.

İnverter Destekli Hız ve Tork Ayarı

Elektrikli aktüatörler, frekans invertörleri (VFD) veya servo sürücüler ile beslenerek hem devir hızı hem de tork sınırlaması yapılabilen esnek bir yapıya kavuşur. Bu sayede vana açma/kapatma süresi, proses şartlarına göre optimize edilebilir; hızlı döngü gerektiren uygulamalarda hız artırılırken, titreşim hassasiyeti gereken sistemlerde yumuşak kalkış ve duruş profilleri tanımlanabilir. Aynı zamanda enerji tüketimi azaltılabilir ve aşırı yüklenmelerin önüne geçilir.

Entegrasyon Kolaylığı ve Otomasyon Sistemleriyle Uyumluluk

Elektrikli aktüatörler, PLC veya SCADA sistemlerine kolayca entegre edilebilir. Standart endüstriyel haberleşme protokolleri sayesinde merkezi kontrol odası veya dağıtık kontrol sistemleri üzerinden uzaktan kumanda ve izleme yapılabilir. Panoya monte edilen I/P dönüştürücüler, elektriksel kontrol sinyalini pnömatik basınca çevirerek hybrid (elektro-pnömatik) mimarilerde de kullanılmalarına olanak tanır. Ayrıca gerektiğinde güvenlik katmanı eklemek için ekstra interlock kontrolleri veya SIL (Safety Integrity Level) sertifikalı modüller eklenebilir.

Düşük Bakım İhtiyacı ve Uzun Ömür

Pnömatik veya hidrolik sistemlere kıyasla elektrikli aktüatörlerin en büyük avantajlarından biri, kaçak yapabilecek hortum, valf veya sızdırmazlık elemanı barındırmamalarıdır. Yağlama noktaları genellikle ömür boyu gres ile doldurulmuş rulman ve dişlilerden oluşur; bu sayede yılda bir kez yapılan basit kontroller dışında ilave bakım gerektirmezler. Elektrik motorlarının sargılarının ve kumanda kartlarının aşırı ısınmaya karşı korumaları bulunmaktadır. Gövdeye monte edilen soğutma kanalları veya ekstra fanlar, sıcak ortamlarda bile performans düşüşünü engeller.

Uygulama Alanları ve Seçim Kriterleri

Elektrikli aktüatörler, özellikle orta ve küçük çaptaki vana parkurlarında, temiz tesislerde ve düşük bakım beklentisi olan sistemlerde ideal çözümdür. Su arıtma tesisleri, HVAC

uygulamaları, kimya prosesleri ve enerji santrallerinde yaygın olarak kullanılır. Seçim yaparken dikkat edilmesi gereken noktalar şunlardır:

• Tork Gereksinimi: Vana boyutu ve çalışma basıncına göre gerekli çıkış torku hesaplanmalı.

• Hız ve Çevrim Frekansı: Döngü sayısı yüksekse invertör destekli modeller tercih edilmeli.

• Ortam Koşulları: Nem, toz, patlayıcı veya aşındırıcı kimyasallara karşı uygun IP/SIL koruma sınıfı seçilmeli.

• Geri Besleme Tipi: Analog geri besleme yeterli mi, yoksa dijital enkoder mi gerekli?

• Entegrasyon Protokolü: PLC/SCADA uyumluluğu için Modbus, Profibus, HART gibi seçenekler değerlendirilmeli.

Elektrikli aktüatörler, enerji verimliliği, bakım kolaylığı ve hassas kontrol kabiliyetleriyle endüstriyel otomasyonun vazgeçilmez ekipmanları arasında yer alır. Doğru model ve donanım konfigürasyonu ile tesislerin proses verimliliği ve operasyon güvenliği en üst düzeye taşınabilir.

Pnömatik Aktüatörlerde Performans ve Dayanıklılık

Çalışma Prensibi ve Tasarım Çeşitleri

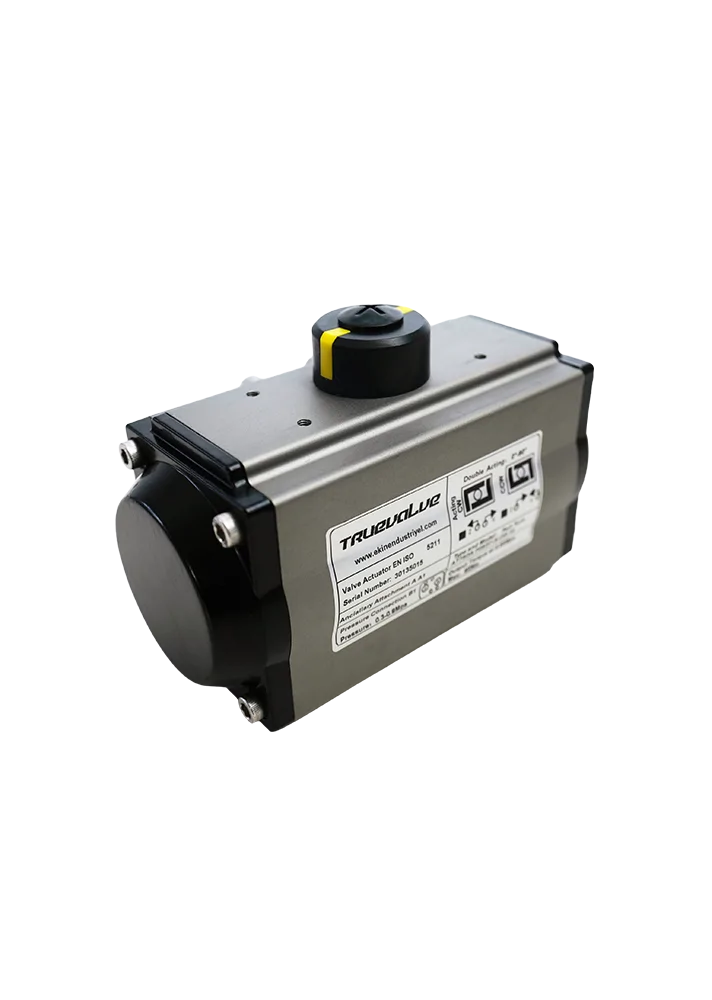

Pnömatik aktüatörler, basınçlı havanın piston veya diyafram üzerine uyguladığı kuvvetle vanayı kumanda eder. Tek etkili (spring-return) ve çift etkili modeller olmak üzere iki ana gruba ayrılır. Çift etkili tiplerde basınçlı hava, hem açma hem de kapama hareketlerini sağlar; yay kullanılmadığından yüksek çevrim hızlarında ideal performans sunar. Tek etkili aktüatörlerde ise yay mekanizması, hava kesildiğinde vana milini güvenli pozisyona (genellikle kapalıya) geri çeker; bu “fail-safe” özelliği, proses güvenliği açısından kritik uygulamalarda tercih edilir.

Yüksek Döngü Dayanımı ve Hızlı Tepki Süreleri

Pnömatik sistemlerin en önemli avantajlarından biri, saniyeler mertebesinde açma ve kapama süresi sunmalarıdır. Metal veya elastomer diyafram tasarımlı aktüatörlerde, hava akışını yönlendiren valflerin hızlı geçişi sayesinde mil hareketleri milisaniyelik gecikmelerle gerçekleşir. Ayrıca havadaki yağlama aditifleri, sürtünmeyi minimuma indirerek aşınma oranını düşürür. Bu sayede milyonlarca çevrim sonrası bile performans kaybı minimal kalır; sık döngü gerektiren hatlarda bakım aralıkları uzar, kesintisiz üretim mümkün hale gelir.

Tehlikeli Ortamlarda Kıvılcım Riskinin Önlenmesi

Kimya, petrol, gaz ve patlayıcı toz bulunduran tesislerde elektrikli ekipman kıvılcım oluşturma riski taşır. Pnömatik aktüatörler, elektrik motoru veya bobin yerine yalnızca basınçlı hava kullanarak bu riski kökünden ortadan kaldırır. ATEX veya IECEx sertifikalı modeller, ek güvenlik önlemleriyle patlayıcı ortam standartlarına tam uyumluluk sağlar. Tozlu ve aşındırıcı gazların yol açtığı mekanik aşınma da, yüzey kaplamaları ve özel alaşımlı piston malzemeleriyle kontrol altına alınır; böylece hem yüksek güvenlik hem de uzun servis ömrü elde edilir.

Enerji Verimliliği ve Maliyet Avantajı

Mevcut bir kompresör altyapısı bulunan tesislerde pnömatik aktüatör kurulumu, ekstra yatırım maliyeti gerektirmeden hızla hayata geçirilebilir. Elektrikli sistemlerin aksine başlangıçtaki invertör ve motor maliyetleri bulunmaz; ayrıca basınçlı hava, gerektiğinde aynı hatta birden fazla aktüatörü besleyebilir. Basınç regülatörleri ve akış kontrol valfleri sayesinde hava tüketimi optimize edilir; gereksiz basınç düşüşleri azaltılarak enerji verimliliği artırılır. Bu da işletme giderlerinde uzun vadeli tasarruf demektir.

Kolay Entegrasyon ve Basit Bakım Süreçleri

Pnömatik aktüatörler, klasik kontrol panolarına doğrudan bağlanabilen 3/2 veya 5/2 yollu solenoid valflerle kumanda edilir. Bu solenoid valfler, düşük akım çekimleri ve hızlı tepki süreleriyle PLC veya DCS sistemlerine kolayca entegre olur. Farklı pozisyon geri besleme seçenekleri (limit switch, namur sensörleri) mevcut olup, vana durumu analog veya dijital sinyallerle izlenebilir. Bakım ihtiyacı; filtre-regülatör-yağlayıcı (FRL) ünitesinin rutin kontrolü, bağlantı sızıntılarının gözden geçirilmesi ve hava kalitesinin (yağ, nem, partikül) takibiyle sınırlıdır. Bu basit bakım prosedürleri, tesisin çalışma süresini maksimize ederken, planlanmamış duruş riskini ortadan kaldırır.

Pnömatik aktüatörlerin sağladığı hızlı tepki, yüksek döngü dayanımı, çevre ve patlama güvenliği, enerji verimliliği ile kullanıcı dostu bakım süreçleri; kimya, gıda, ilaç gibi kritik sektörlerde vazgeçilmez çözümler sunar. Uygulama gereksinimlerinize uygun model ve malzeme seçimiyle, uzun ömürlü ve güvenilir bir otomasyon altyapısı kurabilirsiniz.

Hidrolik Aktüatörlerle Yüksek Güç Uygulamaları

Hidrolik aktüatörler, yüksek basınçlı yağ akışının sağladığı yoğun kuvveti kullanarak vanaları kontrol eden güçlü ve güvenilir bileşenlerdir. Bu sistemler, özellikle devasa çaptaki vana gövdelerinde ve ağır hizmet koşullarında dahi kesintisiz performans gösterme kabiliyetiyle öne çıkar. Hem yüksek tork hem de stabil hareket gerektiren proseslerde tercih edilen hidrolik aktüatörler; enerji iletimi açısından son derece verimli, titreşimi minimize eden ve bakım periyotlarını uzatan özellikler sunar.

Yüksek Tork ve Basınç Kapasitesi

Hidrolik aktüatörlerde kullanılan yağın sıkışmaz doğası, düşük hacimde yüksek kuvvet üretimine imkân tanır. Bu sayede, büyük çaplı debi kontrol vanaları veya endüstriyel borulama sistemleri gibi ağır yük taşıyan uygulamalarda bile, milin dönüşünü saniyeler içinde gerçekleştirebilecek tork değeri elde edilir. Tepe tork ihtiyaçlarına cevap verebilen hidrolik silindirler, elektrikli sistemlerin erişemediği güç seviyelerine ulaşabildiğinden, yüksek basınca dayanıklı malzemelerle donatılmış gövde tasarımları kritik öneme sahiptir.

Düşük Hızda İstikrar ve Titreşim Kontrolü

Ağır hizmet uygulamalarında bazen vananın yavaş, kontrollü bir şekilde konumlandırılması gerekir. Hidrolik aktüatörler, düşük hızlarda dahi petrol bazlı hidrolik yağın viskozitesi sayesinde akıcı ve sarsıntısız hareket sağlar. Bu kontrol, basınca duyarlı akış kontrol valfleri

ve servodirektif pompa sistemleri ile optimize edilir; dolayısıyla vana, tam istenen pozisyona yumuşak geçiş yaparken mekanik titreşimden kaynaklanan yıpranma minimuma iner.

Zorlu Çevre Koşullarına Dayanıklılık

Hidrolik sistemlerin kapalı devre yapısı, dış ortamdan izole olmayı sağlar. Tozlu, nemli veya kimyasal buhar içeren ortamlarda bile, sızdırmazlık elemanları ve özel conta malzemeleri sayesinde sistem performansı uzun süre korunur. Ayrıca yüksek sıcaklıklara ve darbelere karşı tasarlanmış hidrolik hortumlar ve bağlantı bileşenleri, faktörlü işletme koşullarında bile bakım planlamasını kolaylaştırır.

Kritik Proses Kontrolüne Entegre Edilebilirlik

Proses otomasyon sistemlerinin taleplerine uygun olarak hidrolik aktüatörler, elektriksel sinyallerle veya otomatik valf bloklarıyla kumanda edilebilir. Basınç transdüserleri ve akış sensörleri ile entegre edildiğinde, SCADA ya da DCS kontrol odalarına anlık veriler aktarılır. Böylece hem sıcaklık, hem basınç hem de akış hızı parametreleri gözlemlenerek proses güvenliği artırılır ve erken müdahale imkânı sunulur.

Uzun Ömürlü ve Kolay Bakım

Hidrolik yağının sürekli filtrelenmesi ve sistemin basınç dengesinin düzenli kontrolü, aşınmayı en aza indirir ve komponentlerin ömrünü uzatır. Bakım sırasında yağ kalitesini izlemek için alınan örnekler, partikül sayımı ve su içerik ölçümleriyle analiz edilir. Hortum ve conta değişimi ihtiyaçları, planlı duruşlarla önceden belirlenerek, beklenmedik arızaların önüne geçilir. Ayrıca sensör ve valf bloklarının modüler yapısı, sahada hızlı müdahale imkânı tanır.

Uygulama Örnekleri

– Petrokimya Tesisleri: Yüksek basınçlı reaktör hatlarındaki vana kontrollerinde, güvenli kapatma ve devreye alma işlemleri hidrolik aktüatörlerle sağlanır. – Enerji Santralleri: Buhar hatları ve soğutma devrelerinde kritik vana operasyonları, yüksek tork gereksinimi nedeniyle hidrolik sistemlerle yürütülür. – Denizcilik ve Offshore: Dalga ve rüzgâr gibi dinamik yükler altındaki vana kontrolünde, hidrolik aktüatörler titreşim ve çarpma etkilerine karşı direnç gösterir.

Sonuç olarak, hidrolik aktüatörler; yüksek güç, hassas kontrol, zorlu koşullara dayanıklılık ve uzun ömür avantajlarıyla ağır hizmet uygulamalarında birinci tercih olarak öne çıkar. Eğer projektör gereksinimleriniz büyük çaptaki vana kontrolü, yüksek tork veya kritik proses emniyeti ise, hidrolik aktüatörler sizi memnun edecek performans ve güvenilirliği sunar.

Endüstriyel Otomasyonda Aktüatör Entegrasyonu

Endüstriyel otomasyonun temel taşlarından biri, saha cihazlarının—özellikle aktüatörlerin—kontrol sistemleriyle eksiksiz ve güvenilir bir biçimde haberleşmesini sağlamaktır. Doğru entegrasyon, sadece vananın açma-kapama veya ayar işlemlerini gerçekleştirmekle kalmaz; aynı zamanda prosesin sürdürülebilirliği, emniyet fonksiyonları ve enerji verimliliği açısından da kritik katkılar sunar.

Mekanik Yerleşim ve Montaj Detayları

Entegrasyon süreci, saha cihazının montajıyla başlar. Aktüatör, vana gövdesine bağlanmadan önce uygun adaptör ve flanş setleriyle mekanik uyumun sağlanması gerekir. Montaj sırasında mil hizalaması, tork kolu uzunluğu ve bağlantı elemanlarının sıkılığı kontrol edilmeli; yanlış hizalama titreşim, aşınma ve yüksek yalıtım dirençlerine yol açabilir. Saha kabini veya tip 4 kasa içi montajlarda, kablo girişleri için patlama bölgesi sınıfına uygun bağlantı rakorları, contalar ve topraklama noktaları kullanılmalıdır.

Sinyal Dönüşümü ve I/P Çözümleri

Otomasyon sistemi genellikle 4–20 mA akım sinyali veya 0–10 V gerilim sinyali üretir. Aktüatör kumandasına doğrudan elektrikli modellerde bu sinyal gönderilirken, pnömatik veya hidrolik aktüatörlerde I/P (Current-to-Pressure) dönüştürücüler devreye girer. I/P dönüştürücü, girişteki akım sinyalini örneğin 0.2–1 bar veya 3–15 psi basınç sinyaline çevirir. Seçilecek I/P ünitesi; hız tepkisi, doğruluk toleransı, sıcaklık kompanzasyonu ve filtrasyon özelliklerine göre değerlendirilmeli; kontrol döngüsünün performansı üzerinde doğrudan etkisi vardır.

Limit Switch Kutuları ve Emniyet Katmanları

Aktüatörün tam açık veya tam kapalı pozisyonları, mekanik veya endüktif limit switch kutularıyla izlenir. Bu kutularda genellikle birden fazla switch bulunur; biri “tam açık”, diğeri “tam kapalı” sinyalini verir. Ek olarak, acil durum senaryoları için “fail-safe” yay mekanizması veya enerji kesintisi durumunda vanayı güvenli pozisyona (genellikle kapalı) taşıyan sistemler entegre edilir. Bu emniyet katmanı, proses kontrol sisteminin (PCS) Safety Instrumented System (SIS) ile uyumlu çalışmasını sağlar ve ilgili SIL (Safety Integrity Level) gereksinimlerinin karşılanmasına yardımcı olur.

Pozisyoner Kullanımı ile Hassas Ayar Yeteneği

Pozisyoner cihazları, istenen vana konum komutunu alır ve aktüatöre uygulanan hava veya elektrik sinyalinin gerçek konumla tutarlılığını denetler. Pozisyoner, geri besleme sinyalini analiz ederek sapmayı (offset) otomatik şekilde düzeltir; bu da özellikle oransal kontrol gerektiren uygulamalarda, örneğin akış, basınç veya sıcaklık regülasyonunda yüksek hassasiyet sunar. Dijital pozisyonerler; HART, Foundation Fieldbus veya Profibus PA protokolleriyle merkez sistemlerle çift yönlü iletişim kurarak, saha verilerinin gerçek zamanlı olarak raporlanmasına olanak tanır.

Haberleşme Protokolleri ve Ağ Mimarileri

Geleneksel analog sinyallerin yanı sıra, modern aktüatörler sıklıkla dijital sahabus protokollerini destekler. HART ile 4–20 mA hattı üzerinden dijital veri akışı sağlanırken, Foundation Fieldbus veya Profibus PA gibi tam dijital ağlar, çok sayıda cihazı tek kablo üzerinde toplayabilir. Bu sayede kablo maliyetleri azalır, teşhis ve konfigürasyon işlemleri uzaktan yapılabilir hale gelir. Ethernet/IP veya Profinet destekli akıllı aktüatörlerde ise yüksek hızlı haberleşme ve deterministik veri iletimi mikrosaniye düzeyinde döngü süreleri sunar.

SCADA ve DCS Entegrasyonu

Merkezi kontrol odasında, SCADA (Supervisory Control and Data Acquisition) ve DCS (Distributed Control System) platformlarına yapılan entegrasyon; saha sinyallerinin grafik arayüzde izlenmesini, alarm-mesaj yönetimini ve trend kayıtlarını mümkün kılar. Operatör panelleri üzerinden manüel override yetkisi tanınabileceği gibi, otomatik kontrol senaryolarına geçiş komutları da verilebilir. Ayrıca, kontrol stratejileri arasında yumuşak geçiş (soft start/stop) veya batch süreç yönetimi gibi üst seviye fonksiyonlar aktüatör düzeyindeki pozisyon geri besleme ile senkronize edilir.

Devreye Alma, Kalibrasyon ve Sürekli İzleme

Saha cihazı devreye alınırken loop check testleri, hızlı açma-kapama testleri ve pozisyoner kalibrasyonu yapılmalıdır. Kalibrasyon adımları; minimum ve maksimum sinyal değerlerine göre ayarlandıktan sonra geri beslemenin doğruluğu kontrol edilir. İşletme sırasında ise diagnostik veriler (gıda yağ basınç farkı, motor amperajı, pozisyon sapması gibi) düzenli aralıklarla toplanarak dijital twin veya bulut tabanlı platformlarda analiz edilebilir. Anormallikler erken tespit edilip, önleyici bakım zamanlaması optimize edilir.

Enerji Verimliliği ve Yeşil Proses Yaklaşımları

Doğru entegrasyon, enerji tüketiminin de minimize edilmesini sağlar. Analog sinyal kontrolünden dijital pozisyoner kullanımına geçildiğinde, hava veya elektrik tüketimi optimize edilir; gereksiz vana hareketleri ve aşırı basınç tüketimi engellenir. Ayrıca, acil durum valf blokları ve by-pass hatları sayesinde, proses duruşlarında vana konumunun hızlı ama kontrollü bir şekilde değiştirilmesi enerji verimliliğine katkı sunar.

Endüstriyel otomasyonda aktüatör entegrasyonu, mekanik montajdan dijital haberleşmeye kadar pek çok adımı kapsayan, ayrıntılı bir süreçtir. Saha ve kontrol katmanları arasındaki uyum, proses emniyeti, enerji verimliliği ve operasyonel süreklilik açısından doğrudan belirleyicidir. Doğru planlama, uygun cihaz seçimi ve titiz devreye alma uygulamalarıyla tesislerinizde hem güvenlik hem de verimlilik hedeflerine ulaşmanız mümkün olacaktır.

Uygulama Gereksinimlerinin Değerlendirilmesi

Aktüatör tipini belirlemeden önce prosesin temel parametreleri titizlikle incelenmelidir. Vana çapı, çalışma basıncı, akışkan türü ve işletme sıcaklığı; gereken tork ve hız değerlerini doğrudan etkiler. Örneğin, küçük çaplı vanalarda düşük torklu elektrikli aktüatörler yeterliyken, yüksek sıcaklık veya aşındırıcı kimyasallar içeren ortamlarda paslanmaz gövdeli veya eks-proof sertifikalı pnömatik modeller tercih edilebilir. Yüksek frekanslı çevrimler gerektiren hatlarda ise havalı sistemlerin hızlı tepki süreleri öne çıkar.

Çevresel ve Operasyonel Koşullara Uyum

Çevresel ve operasyonel koşullar, aktüatörlerin uzun ömürlü ve güvenilir çalışması için önceden titizlikle değerlendirilmesi gereken unsurlardır. Yüksek nem, kirli hava ve toz partikülleri, aktüatör gövdesi içerisine sızarak mekanik parçalarda aşınmaya yol açarken, aşındırıcı kimyasal buharlar conta ve conta yüzeylerinde hızla yıpranmaya neden olabilir. Bu nedenle saha analizleri sırasında ortamın nem ve toz miktarı, içindeki kimyasal etkenlerin türü ve konsantrasyonu belirlenmeli, aktüatör gövdesi için kullanılan malzeme seçiminde bu

bulgulara uygun paslanmaz çelik, alüminyum alaşım veya yüksek performanslı kaplamalı yüzeyler tercih edilmelidir. Conta malzemelerinin de EPDM, Viton veya PTFE gibi, maruz kalacağı kimyasal ortama uygun elastomerlerden seçilmesi, sızdırmazlık ömrünü ve sistemin güvenilirliğini büyük ölçüde artırır.

Sahada elektriksel ekipmanlar için tehlikeli bölge sınıflandırması yapıldığında, özellikle patlayıcı gaz veya toz bulutu riski taşıyan alanlarda ATEX veya IECEx sertifikalı aktüatörler kullanılması gerekir. Bu sertifikalar, cihazın kıvılcım üretmeden ve yüksek sıcaklık oluşturmadan çalışacağını garanti ederek hem personel güvenliğini sağlar hem de proses emniyetini üst düzeye taşır. Kablo rakorları ve bağlantı kutularının da aynı standartlarda sertifikalı olması, patlayıcı ortamlarda oluşabilecek en küçük elektriksel kaçak ve kıvılcım riskini ortadan kaldırır.

Titreşim ve mekanik darbeler, aktüatör dişlilerinde ve rulmanlarında mikroskobik çatlakların hızla yayılmasına neden olabilir. Bu riski azaltmak için montaj sırasında esnek kaplinlerin ve titreşim yastıklarının kullanılması, titreşimin doğrudan mil üzerine iletilmesini engeller ve bileşenlerin ömrünü uzatır. Aynı şekilde, bağlantı flanşlarında kullanılan elastomerik takozlar darbeleri dengeler, montaj yüzeylerindeki küçük hizalama hatalarını tolere ederek mekanik stresi azaltır.

Zorlu saha koşullarında proaktif bakım ve izleme sistemleri de kritik rol oynar. Ortam sıcaklığı, nem ve titreşim seviyelerini algılayan sensörlerin aktüatör üzerine entegre edilmesi, gerçek zamanlı diagnostik veri toplayarak bakım ekiplerine otomatik uyarılar gönderir. Termal kameralarla yapılan periyodik taramalar, aşırı ısınan bölgeleri veya sızıntı yapan conta noktalarını erken tespit eder. Bu sayede planlanmamış duruş riski azalır ve bakım maliyetleri kontrol altında tutulur.

Sonuç olarak, aktüatör seçimi ve saha entegrasyonu aşamasında çevresel ve operasyonel koşulları bütüncül bir yaklaşımla ele almak; uygun malzeme, sertifikasyon, titreşim izolasyonu ve gelişmiş izleme sistemleri kullanmak, en zorlu endüstriyel ortamlarda bile uzun ömürlü, kesintisiz ve güvenilir performans sağlar.

Yük ve Döngü Sıklığı Analizi

Proses gereksinimleri çerçevesinde aktüatörün yıllık çevrim sayısı hesaplanmalıdır. Düşük döngülü işlemler için basit yaylı tek etkili pnömatik modeller tercih edilebilirken; saniyede bir veya daha fazla çevrim gereken uygulamalarda yağlama ömürleri, piston dizaynı ve dişli tipi ayrıntılı incelenmelidir. Elektrikli aktüatörlerde gearbox tipi (helisel, dişli veya planet redüktör) seçimi; tork yoğunluğu ve bakım aralığını doğrudan etkiler.

Üretici ve Sertifikasyon Kriterleri

Güvenilir bir aktüatör tedarikçisi seçerken referans projeler, yedek parça bulunabilirliği ve teknik destek sağlaması göz önünde bulundurulmalıdır. ISO 9001 kalite yönetim sistemi, CE işareti ve SIL sertifikaları; ürünün test süreçlerinden geçtiğini ve fonksiyonel güvenlik gereksinimlerini karşıladığını gösterir. Ayrıca tedarikçinin yedek parça garantisi ve eğitim hizmetleri, uzun vadeli işletme maliyetlerini azaltır.

Montaj ve Kalibrasyon İpuçları

Doğru montaj, aktüatör-vananın hizalanmasıyla başlar. Mil adaptörleri, tahrik kolu uzunluğu ve flanş bağlantıları, üretici kılavuzuna uygun olarak ayarlanmalıdır. Montaj sonrası pozisyoner ve limit switch kutusu kalibrasyonu; tam açık ve tam kapalı sinyallerinin hatasız alınması için önemlidir. I/P dönüştürücülerde ise sıcaklık kompanzasyonu ve hysteresis ayarları; kontrol doğruluğunu artırır.

Periyodik Bakım ve İzleme Stratejileri

Bakım periyotları, kullanım koşullarına göre oluşturulmalı, teknik dokümanlardaki önerilen yağlama ve conta değişim aralıkları takip edilmelidir. Saha bakım formuna; yağ seviyesi, contada elastikiyet kontrolü, sıcaklık ölçümleri ve geri besleme sinyallerinin (4–20 mA veya digital enkoder verisi) doğruluğu eklenerek sistematik kayıt tutulmalıdır. Düzenli titreşim ve termal kamera kontrolleri, erken aşınma işaretlerini gösterir.

Arıza Önleyici Bakım ve Uzaktan Teşhis

Endüstri 4.0 yaklaşımlarıyla, aktüatörlere entegre sensörlerden alınan diagnostik veriler bulut platformlarında analiz edilebilir. Basınç dalgalanmaları, motor akımı değişimleri veya pozisyon sapmaları, makine öğrenmesi algoritmalarıyla yorumlanarak arıza öncesi uyarı verebilir. Böylece planlı duruşlar optimize edilir, ani kesintiler engellenir ve bakım maliyetleri minimize edilir.

Sonuç ve Öneriler

Endüstriyel otomasyonda aktüatörler, vanaların hassas ve güvenilir şekilde yönetilmesini sağlayarak proses verimliliğini ve işletme güvenliğini doğrudan etkileyen kritik elemanlardır. Elektrikli aktüatörler, düşük bakım ihtiyacı ve enerji verimliliği avantajıyla orta ve küçük çaplı vanalarda temiz ve ekonomik bir çözüm sunarken; pnömatik modeller, hızlı tepki süreleri ve patlayıcı ortamlarda kıvılcım riski taşımamaları nedeniyle kimya, gıda ve ilaç tesislerinde vazgeçilmezdir. Hidrolik aktüatörler ise yüksek tork gerektiren büyük vana uygulamalarında üstün performans gösterir ve zorlu çevre koşullarına karşı uzun ömürlü bir kontrol imkânı verir. Bu üç teknoloji arasından seçim yaparken, prosesin gereksinimleri, bakım stratejileri ve yatırım maliyetleri birlikte değerlendirilmelidir.

Montaj ve entegrasyon aşamasında, uzman mühendislik yaklaşımlarıyla doğru adaptör ve flanş setlerinin kullanılması, mil hizalamasının titizlikle yapılması; limit switch kutuları, I/P dönüştürücüler ve pozisyoner cihazları gibi haberleşme ve geri besleme elemanlarının eksiksiz uygulanması, sistem performansını belirgin biçimde iyileştirir. Sahada kullanılan sinyal protokollerinin (4–20 mA, HART, Profibus vb.) uyumlu seçilmesi, hem devreye alma sürecini hızlandırır hem de uzun vadeli bakım ve genişletme operasyonlarını kolaylaştırır. Ayrıca SCADA veya DCS sistemleriyle tam entegrasyon, aktüatörlerin hem durum izlemesini hem de merkezi kontrol odasıyla çift yönlü veri alışverişini mümkün kılarak erken uyarı mekanizmaları ve enerji yönetimi açısından ek avantajlar sunar.

Periyodik bakım politikalarının oluşturulması ve saha personelinin bu konularda eğitilmesi, beklenmeyen duruşların önüne geçmek için kritik önemdedir. Yıllık olarak yapılacak kontroller arasında yağlama noktelerinin gres dolum durumu, contaların elastikiyet testleri,

limit switch ve pozisyoner ayarlarının doğruluğu, I/P dönüştürücü kalibrasyon kriterleri ve sensör sinyalinin bütünlüğü yer almalıdır. Ek olarak, uzaktan teşhis ve diagnostic veri toplama çözümleriyle basınç dalgalanmaları, motor akımı değişimleri veya pozisyon sapmaları anlık izlenebilir; bu da hem bakım maliyetlerini düşürür hem de proseste kesintisiz çalışmayı garantiler.

Sonuç olarak, aktüatör teknolojilerinin sunduğu hız, güç ve hassasiyet avantajlarını bir araya getirerek tesisinize özel optimum çözümü belirlemek, hem kısa vadede sistem güvenliğini artırır hem de uzun vadede bakım giderlerini azaltır. Ekin Endüstriyel olarak uygun aktüatör tipinin tespiti, doğru entegrasyon adımları, eğitimli saha personeli ve ileri düzey bakım yöntemleriyle tam kapsamlı bir hizmet sunuyoruz. Proseslerinizin her aşamasında en yüksek verimliliği ve güvenliği hedefliyorsanız, teknik ekiplerimizle iletişime geçerek detaylı ürün ve proje danışmanlığı alabilirsiniz.
