Borulu Eşanjörü Oluşturan Parçalar
Borulu eşanjörler yüksek sıcaklıklardaki akışkanlar arasında ısı transferi yapmak borulardan imal edilen eşanjör türüdür.
Borulu ısı eşanjörlerinde ısı transfer yüzeyi, eşanjöre adını veren borulardır. Akışkanın biri bu boruların içinden akarken, diğer akışkan da gövde içerisinde borulara paralel veya çapraz olarak akar. Dolayısıyla ısı transferi boru yüzeylerinde gerçekleşir. Yüksek basınç veya sıcaklık durumlarında contalı eşanjör veya lehimli eşanjör yerine borulu eşanjörler tercih edilir. Borulu ısı eşanjörleri, tüm proseslerde kullanılabilen bir ısı değiştirici türüdür ve farklı çeşitlerde alt türleri vardır.
Borulu eşanjörler istendiği halde tüm bu proseslere rahatlıkla ve güvenli bir şekilde uygulanabilir. Borulu eşanjör proses desteği ekibimizin tasarım ve üretim aşamalarında kullandığı kompansatör sayesinde ısı transferi esnasında genleşme ve ısı kaybı yaşanmaz. Borulu tip eşanjörlerin kaynaklanması sırasında ısı transferinden maksimum verim elde edebilmek adına profesyonel boru yerleştirme teknikleriyle işlemi gerçekleştirilir.

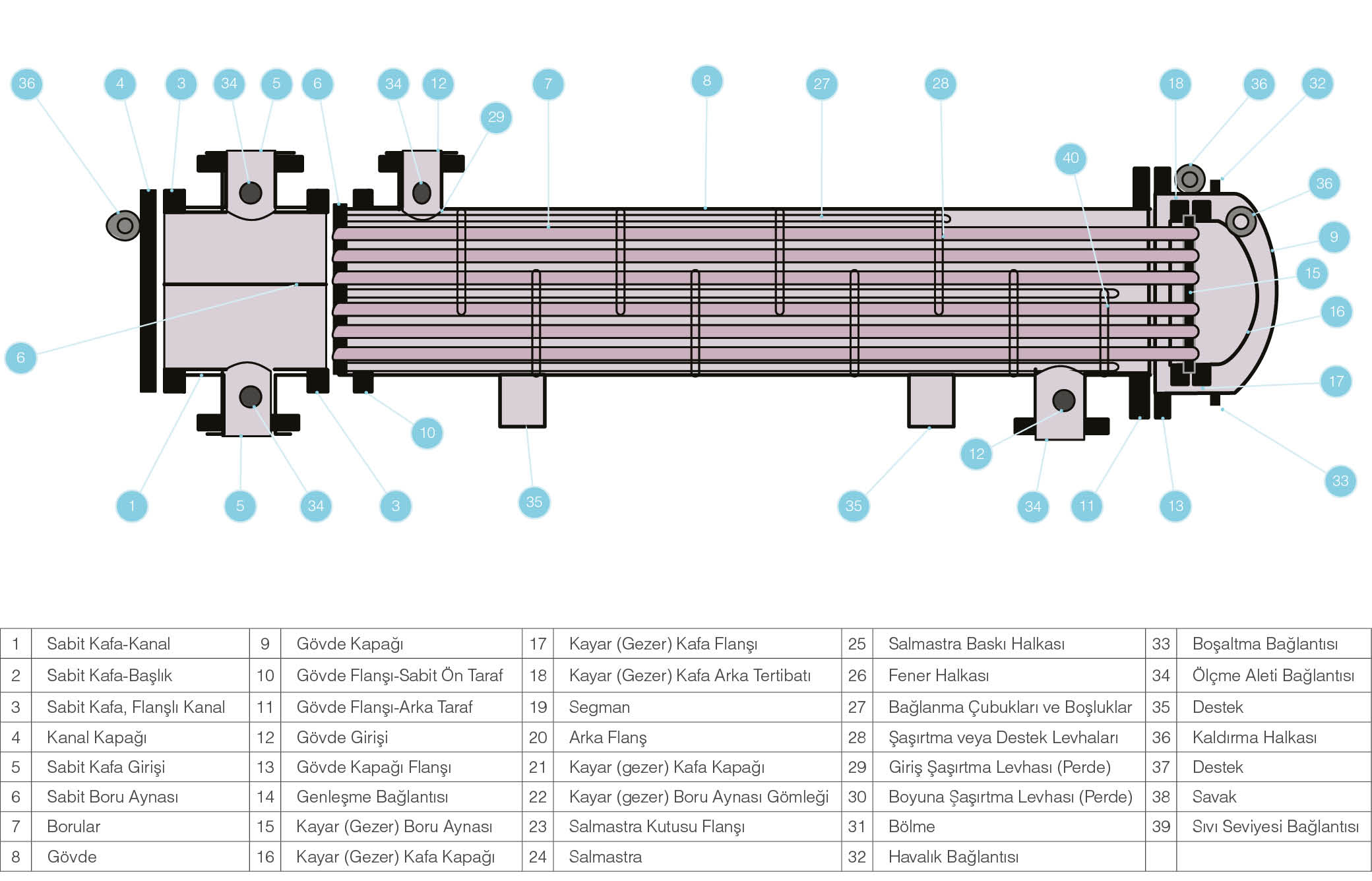

Borulu Eşanjörleri Oluşturan Parçalar Nelerdir?
Borulu eşanjörleri oluşturan parçalar aşağıdaki gibidir:
- Isı transferinin gerçekleşmesini sağlayan düz veya U şeklinde kıvrılmış borular
- Borudan veya kıvrılmış sacdan imal edilmiş dış gövde
- Boruların tespit edildiği ayna veya aynalar
- Gövde içinde boruların dışındaki akışı yönlendiren ve borulara destek olan yön değiştirme perdeleri
- Gövde tarafı akışkanının giriş ve çıkışını sağlayan gövde nozulları
- Boru tarafı akışkanının giriş ve çıkışını sağlayan kafa ve kafa nozulları
- Ayna ve kafaların tespitini sağlayan flanşlar
- Eşanjörün herhangi bir kaide üzerine montajını sağlayabilecek taşıyıcı ayaklar
- Eşanjör dış yüzeylerinden ısı kaybını önleyecek izolasyon

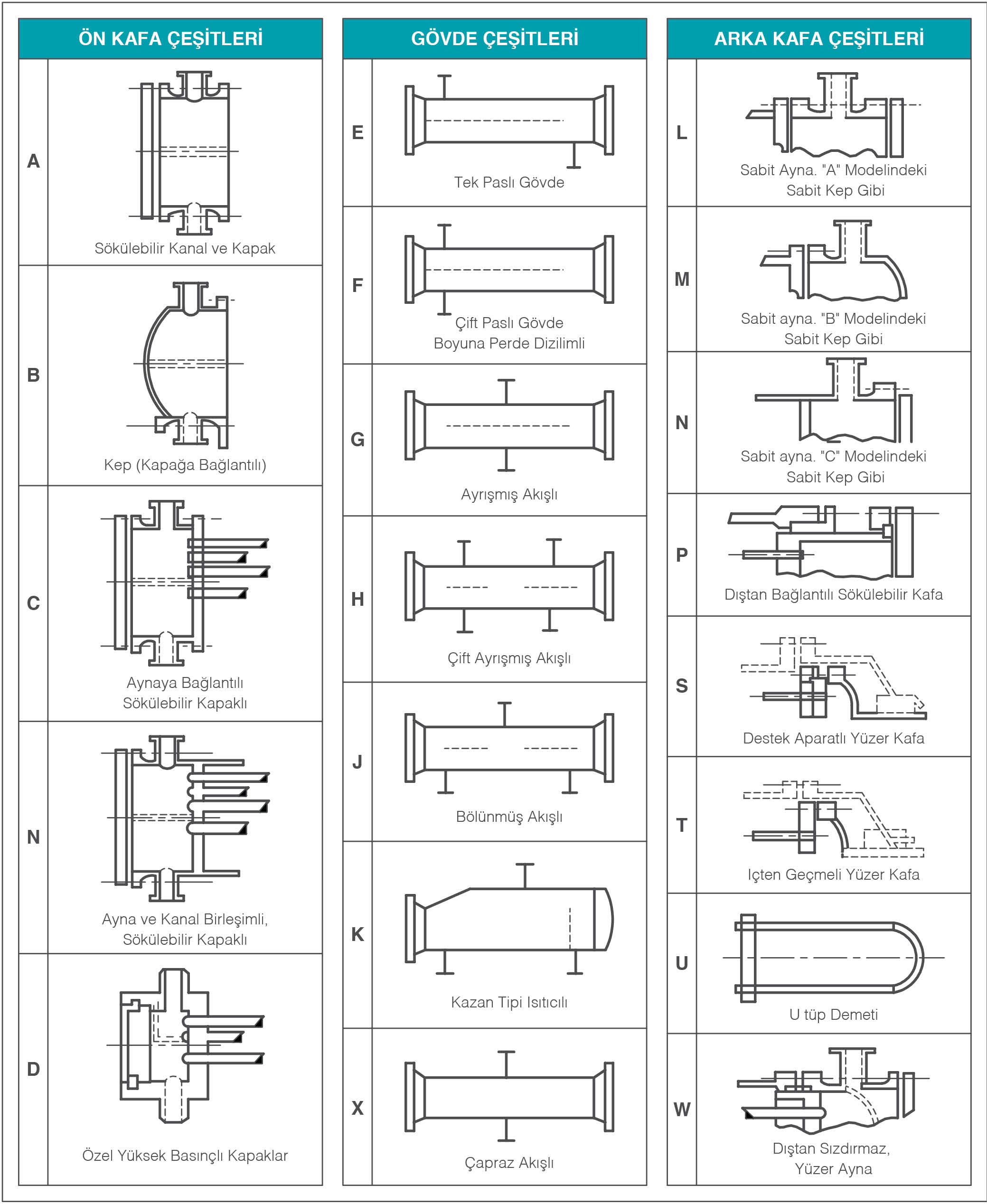

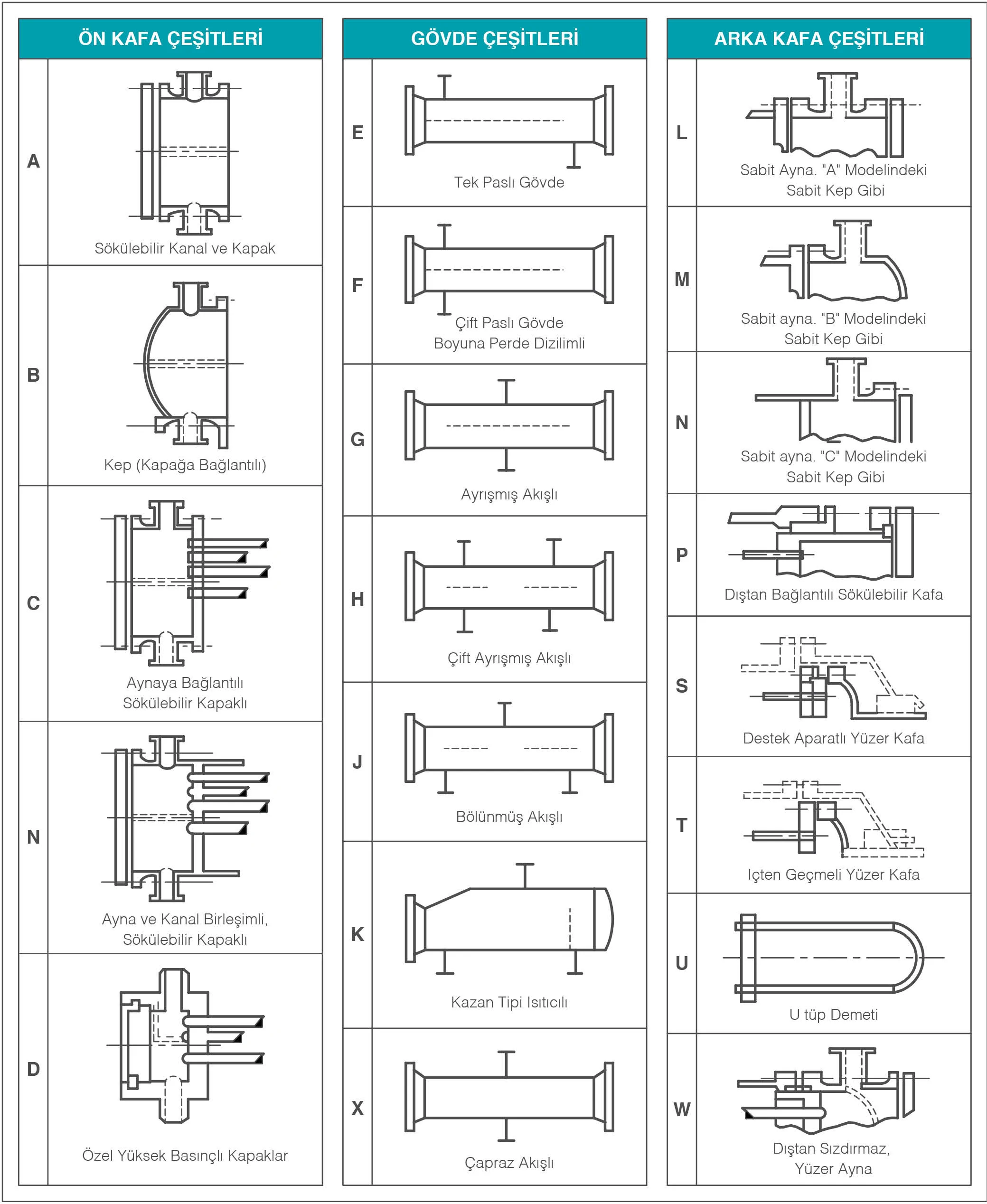

TEMA Tipi Eşanjörler
