Kelebek Vana Çeşitleri
Kelebek vanaların Wafer ve Lug tip olarak stoklarımızda 2 türü bulunur . Bu iki tür kelebek vanayı birbirinden ayıran en önemli özellik vanaların hatlara bağlantı şeklidir . Lug tip kelebek vanalarda her bir flanş kendi cıvatalarına sahip olduğu için sistemi tamamen kapatmadan vanayı temizlemek ,incelemek , onarmak mümkündür . Öte yandan wafer tip kelebek vanalar ise flanşa saplamalar yardımıyla bağlanır . Bu durumda wafer tip vanalarda sistemi tamamen kapatmadan vanayı temizlemek , incelemek ve onarmak mümkün değildir.
Kelebek Vana Ürün Çeşitlerimiz
- Bağlantı Türü : Wafer , Lug
- Conta Çeşitlerimiz : EPDM-NBR-TEFLON – VİTON
- Klape Çeşitlerimiz : Nikel-AISI304 – ASI316 -Teflon Mil : AISI 420
- Vana Kontrol Türlerimiz : Pnomatik Aktüatörlü – Elektrik Aktüatörlü -Dişli Kutulu -Kollu
- Max Çalışma Basıncı : 16 Bar
Truevalve Teflon Kelebek Vana
Mil : AISI 420
Conta : PTFE
Gövde Malzemesi : GGG40
Klape : PTFE
Maks. Çalışma Sıcaklığı : 180 °C
Maks. Çalışma Basıncı : 16 Bar

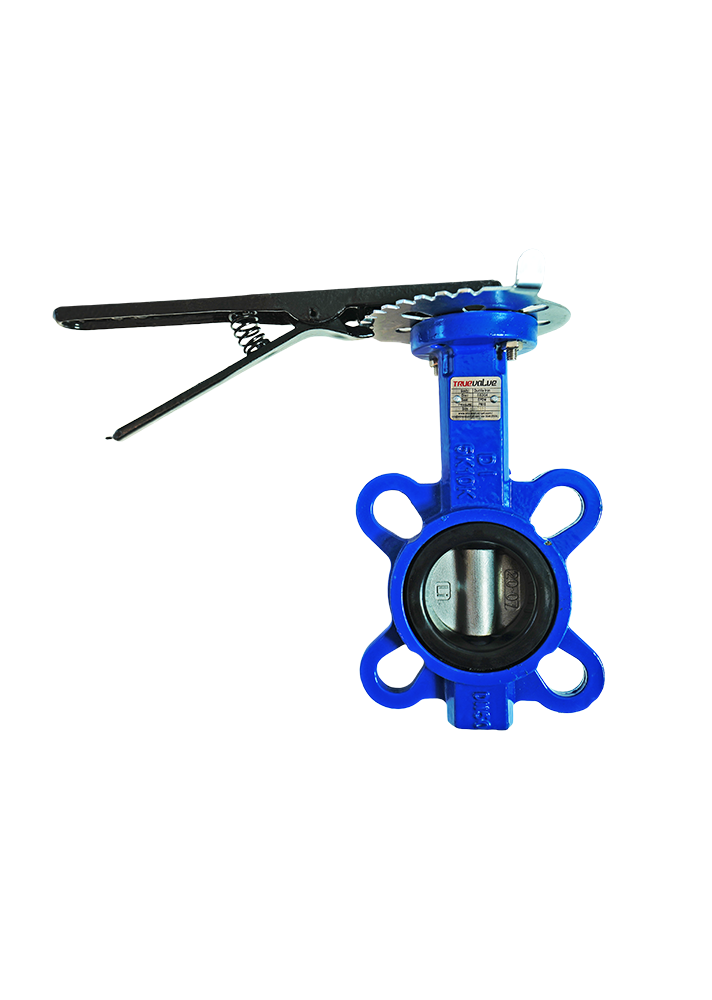

Truevalve Wafer Tip Kelebek Vana
Mil : AISI 420
Conta : EPDM - NBR - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar

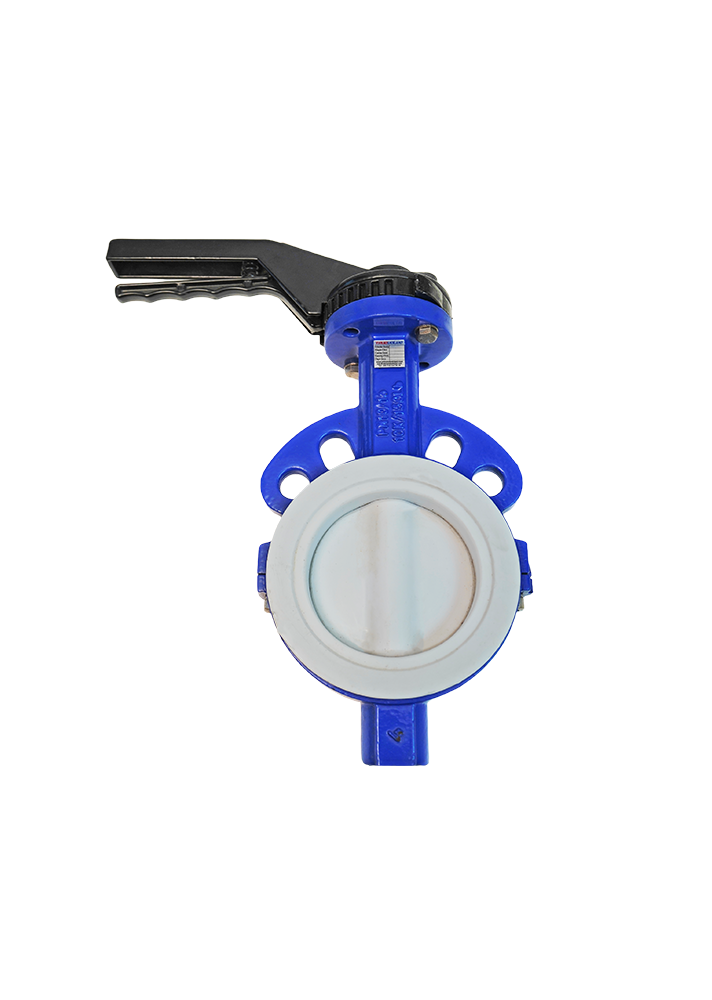

Truevalve Wafer Tip PTFE Contalı Kelebek Vana
Mil : AISI 420
Conta : PTFE
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 180 °C
Maks. Çalışma Basıncı : 16 Bar
Truevalve Lug Tip Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar
Truevalve Wafer Tip Dişli Kutulu Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar
Truevalve Lug Tip Dişli Kutulu Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar

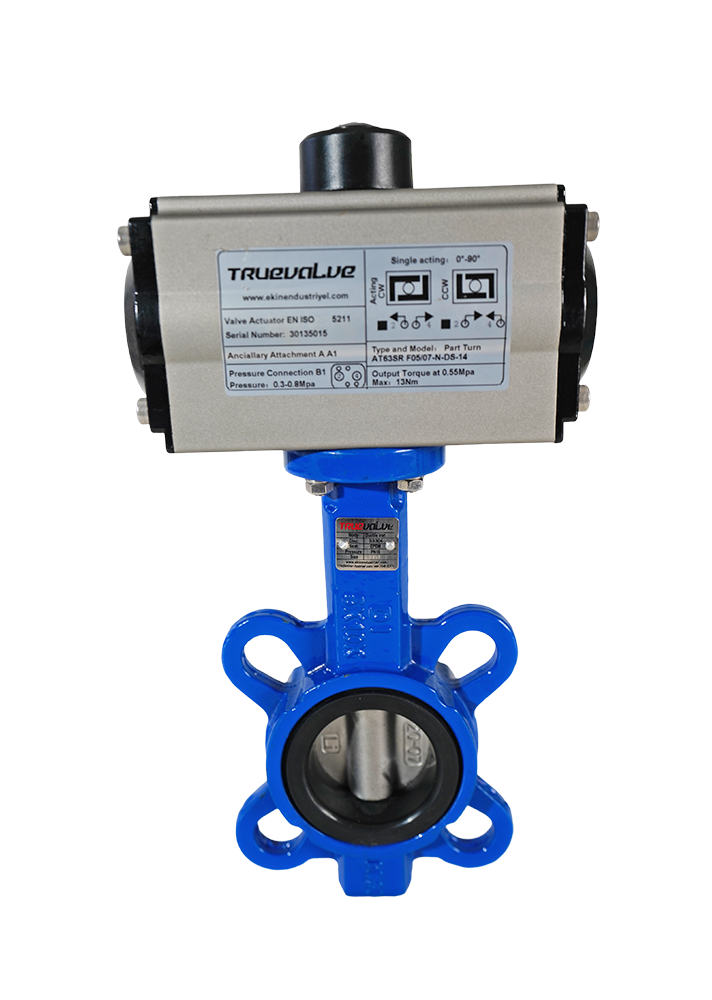

Truevalve Wafer Tip Pnömatik Aktüatörlü Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar
Truevalve Lug Tip Pnömatik Aktüatörlü Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar

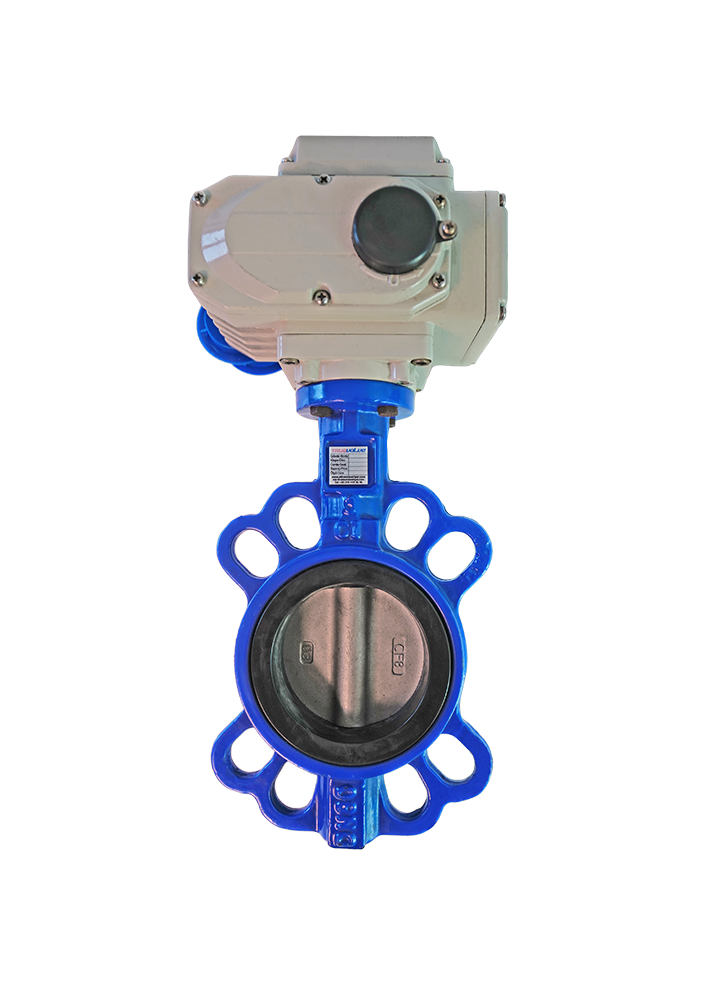

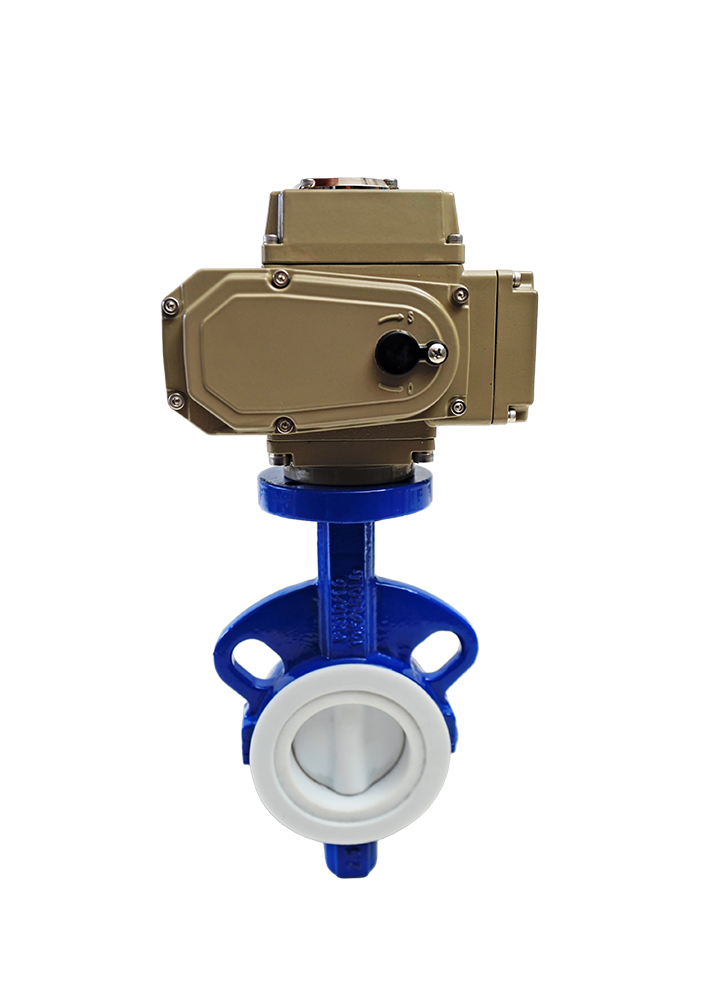

Truevalve Wafer Tip Elektrik Aktüatörlü Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar
Aküator : 220V - 24DC
Truevalve Lug Tip Elektrik Aktüatörlü Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40 - GG25
Klape : GGG40 - AISI304 - AISI316
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar
Aküator : 220V - 24DC
Truevalve Çift Flanşlı Kelebek Vana
Mil : AISI 420
Conta : PTFE - NBR - EPDM - VITON
Gövde Malzemesi : GGG40
Klape : GGG40 - Paslanmaz
Maks. Çalışma Sıcaklığı : 120 °C
Maks. Çalışma Basıncı : 16 Bar
Kelebek Vanalar: Tasarım, İşlev ve Uygulamalar
Kelebek vanalar, boru hatlarında akış kontrolü için kullanılan çok yönlü bir vana türüdür. Adını, disk şeklindeki kapak parçasının kelebek kanadını andıran tasarımından alır. Bu vanalar, düşük basınçlı sistemlerde ve geniş çaplı borularda sıklıkla tercih edilirler çünkü hızlı bir şekilde açılıp kapanabilirler ve kompakt bir yapıya sahiptirler.
Kelebek Vanaların Tasarımı ve Çalışma Prensibi
Kelebek vananın temel bileşenleri arasında bir disk, bir mil ve bir gövde bulunur. Disk, vananın ortasından geçen ve dönebilen bir mildir. Kullanıcı milin dönmesini sağlayarak diskin boru kesitindeki konumunu ayarlar; bu da akışkanın geçiş alanını artırır veya azaltır.
Kelebek vanalar genellikle iki ana tasarım türüne ayrılır:
Merkezi Kelebek Vanalar: Disk, mili boyunca simetrik olarak yerleştirilmiştir. Bu tasarım, genel kullanım için uygundur ancak yüksek performanslı uygulamalar için ideal olmayabilir.
Eksantrik Kelebek Vanalar: Disk, mili ile eksantrik bir bağlantıya sahiptir. Bu tasarım, daha az aşınma ve yıpranma sağlar ve daha yüksek basınç uygulamalarında kullanılabilir.
Avantajları:
Hızlı Operasyon: Kelebek vanalar, hızlı bir şekilde açılıp kapanabilir, bu da acil durumlar veya hız gerektiren sistemler için idealdir.
Kompakt Boyut: Diğer vana türlerine kıyasla daha az yer kaplarlar, bu da onları dar alanlarda kullanışlı kılar.
Düşük Maliyet: Üretimleri nispeten daha ucuzdur, bu da bütçe dostu bir seçenek olmalarını sağlar.
Uygulama Alanları
Kelebek vanalar, çeşitli endüstrilerde kullanılır:
Su Yönetimi: Arıtma tesislerinde ve su dağıtım sistemlerinde akış kontrolü için idealdirler.
Kimya Endüstrisi: Kimyasal maddelerin taşınması sırasında kullanılır, ancak malzeme uyumluluğu göz önünde bulundurulmalıdır.
Gıda ve İçecek: Hijyenik tasarım gereksinimleri olan gıda işleme uygulamalarında kullanılabilirler.
Bakım ve Onarım
Kelebek vanaların düzenli bakımı, performanslarını ve ömürlerini uzatır. Bakım, conta değişimi, yağlama ve mekanik aksamların kontrolünü içerir. Doğru bakım, potansiyel arızaların önüne geçerek operasyonel verimliliği artırır.
Kelebek vanalar esneklik, ekonomik verimlilik ve hızlı operasyon kabiliyeti ile birçok sistemde tercih edilen vana türlerindendir. Ancak, her uygulamanın spesifik ihtiyaçlarını karşılayabilmek için doğru tasarımın seçilmesi kritik öneme sahiptir.
