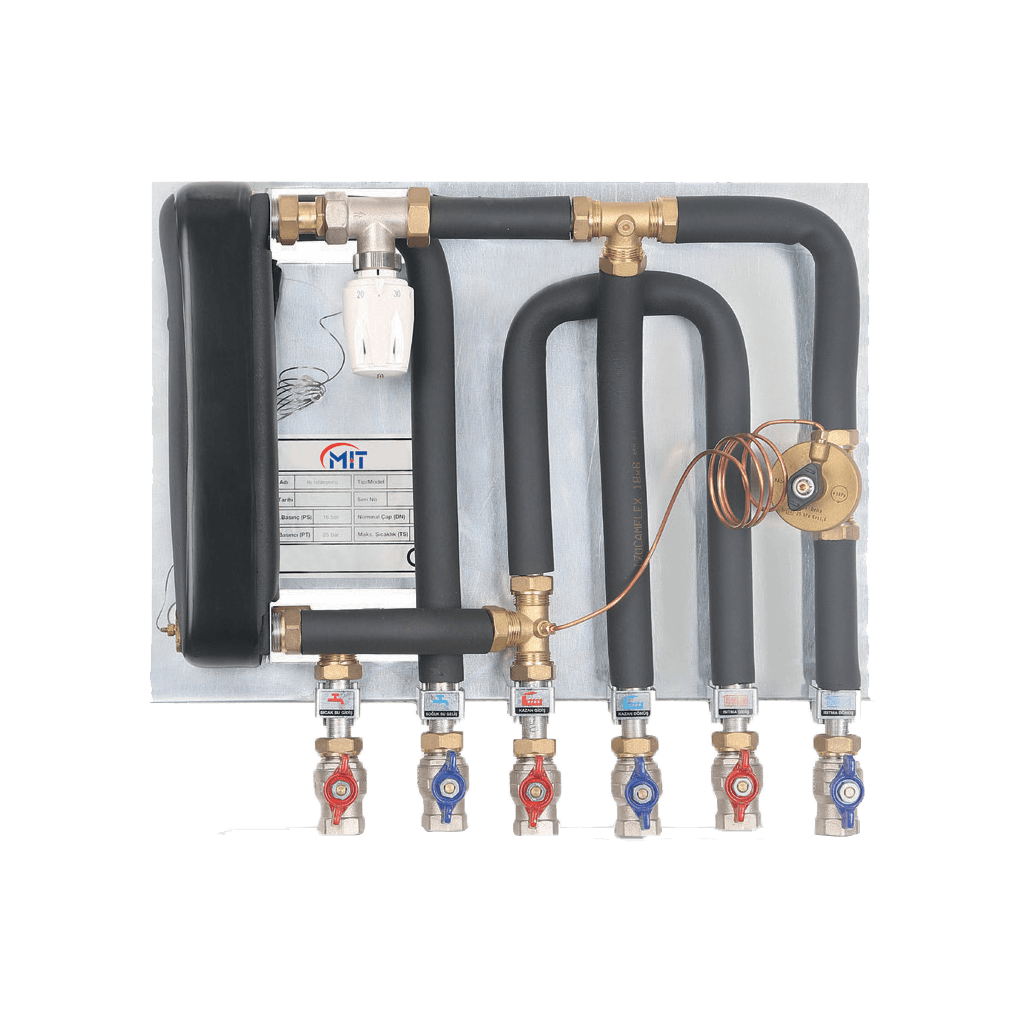

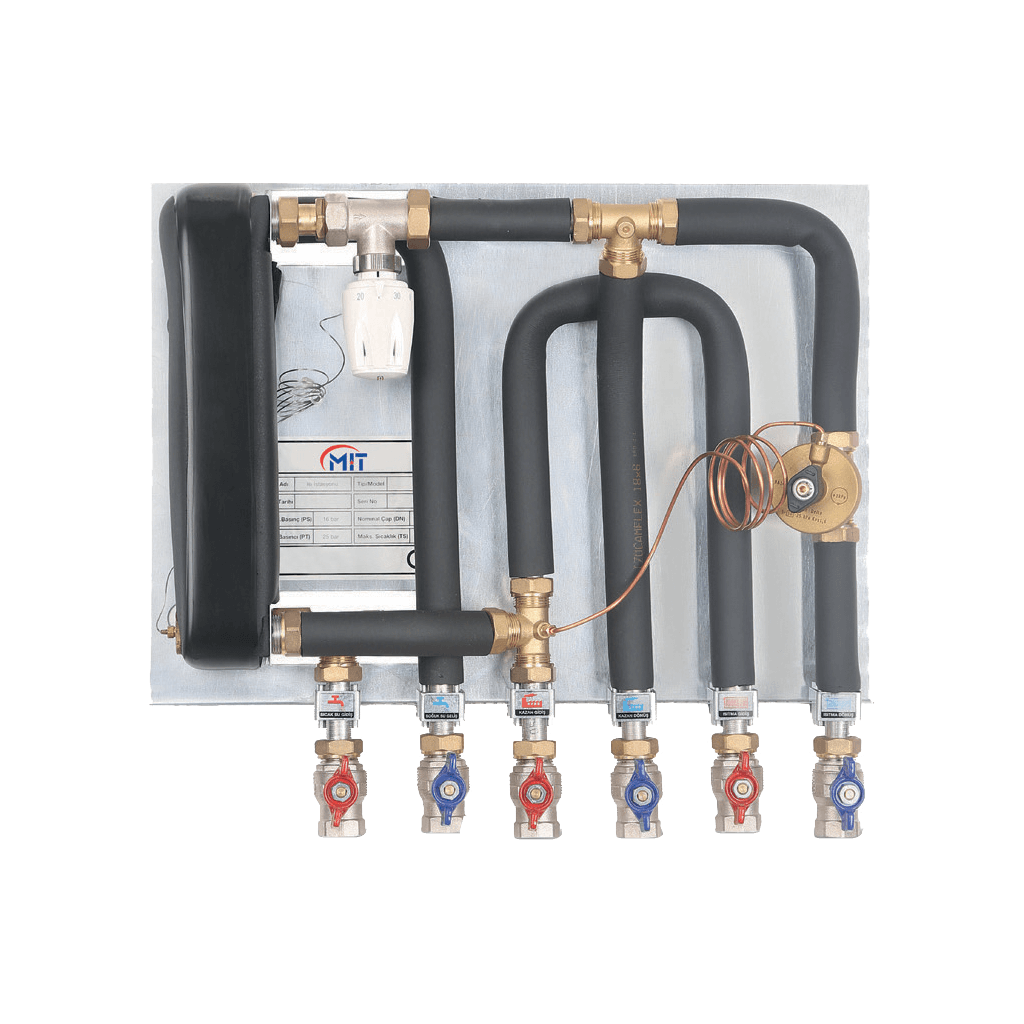

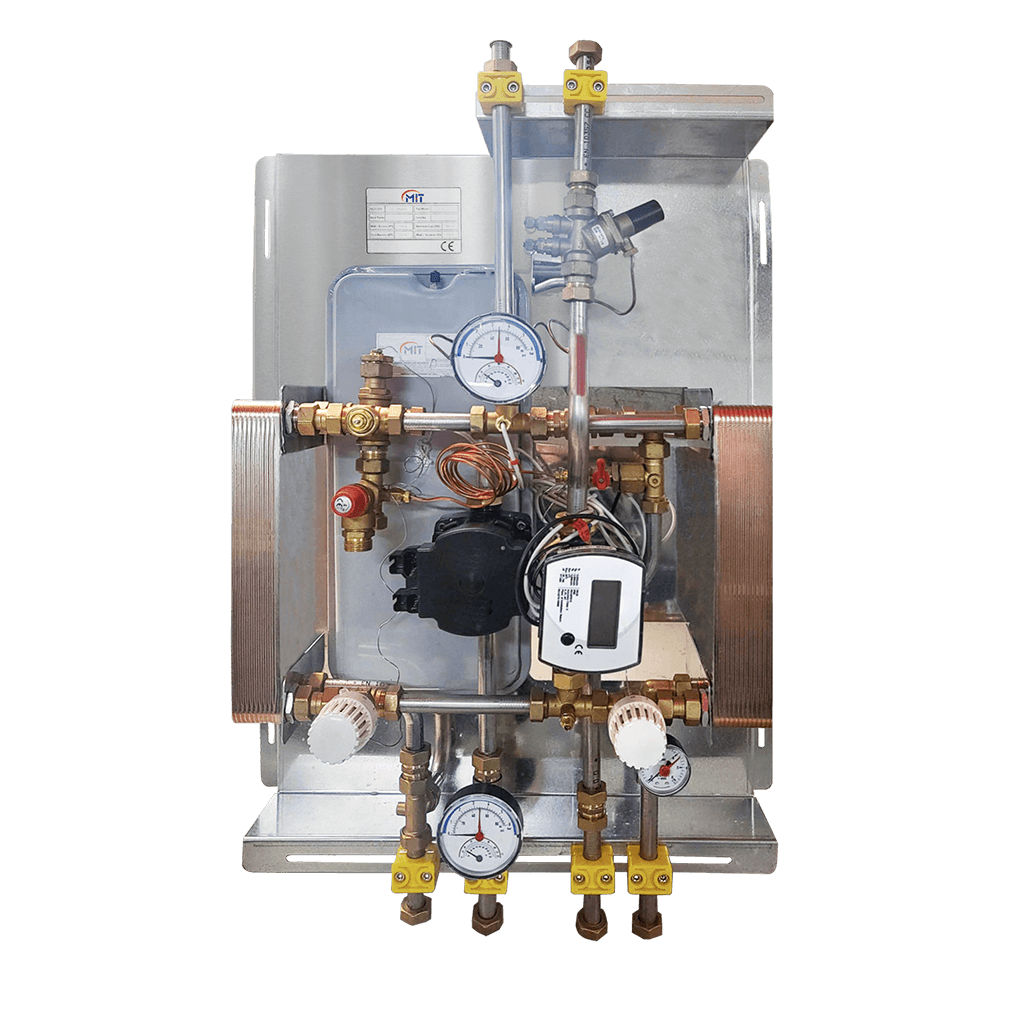

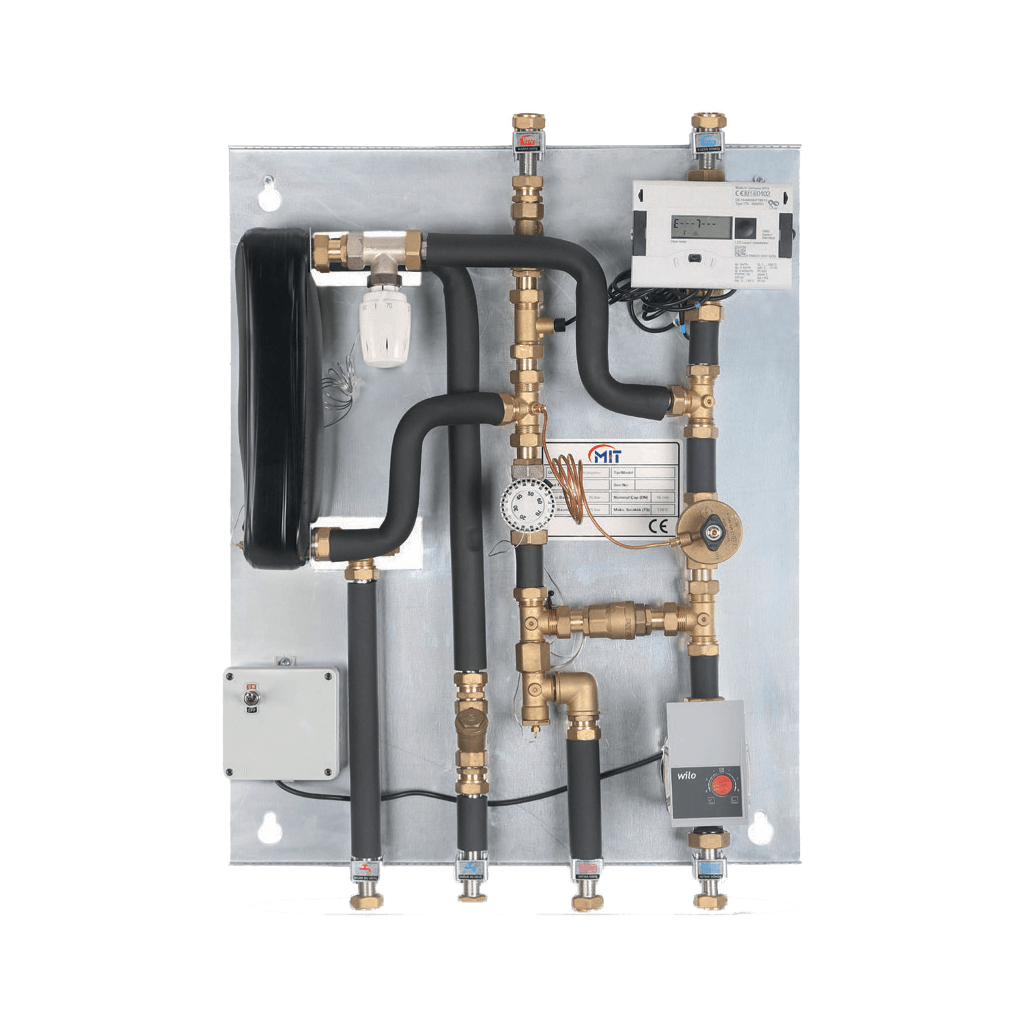

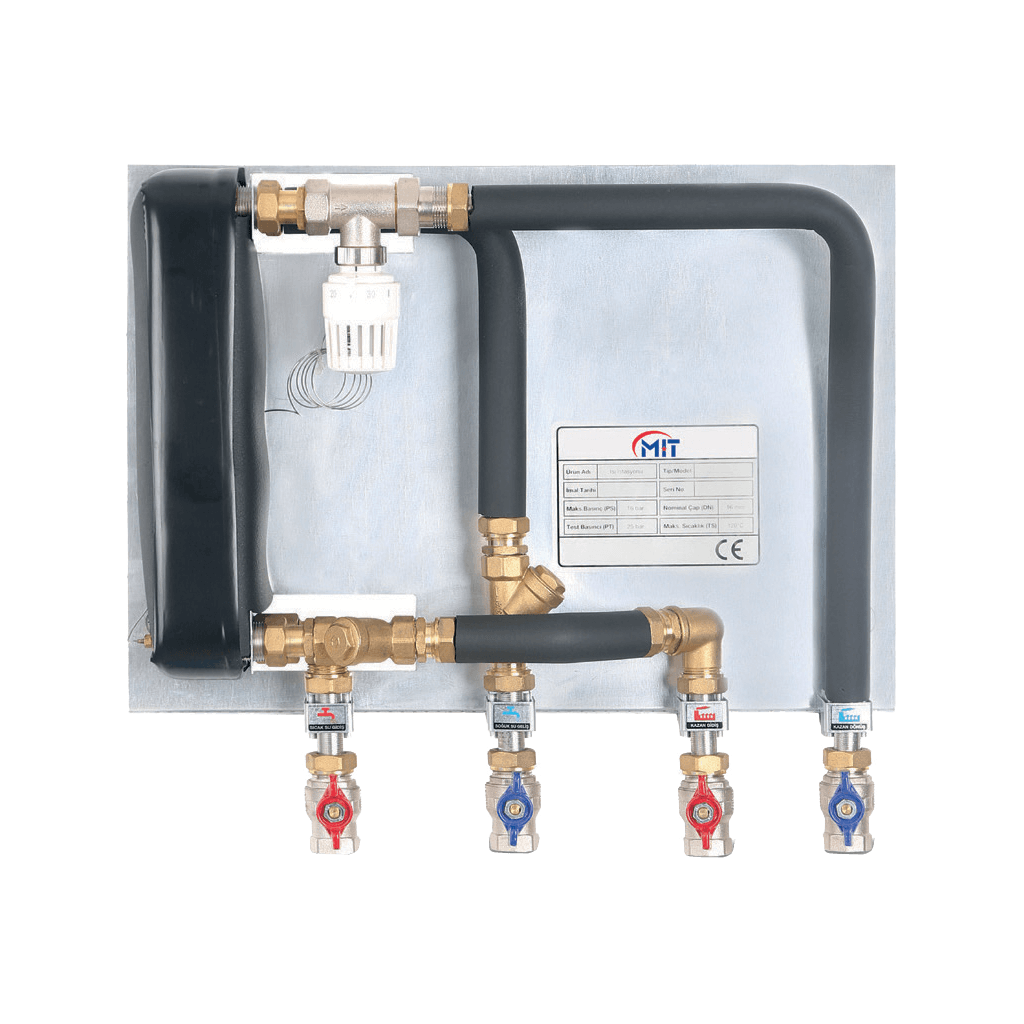

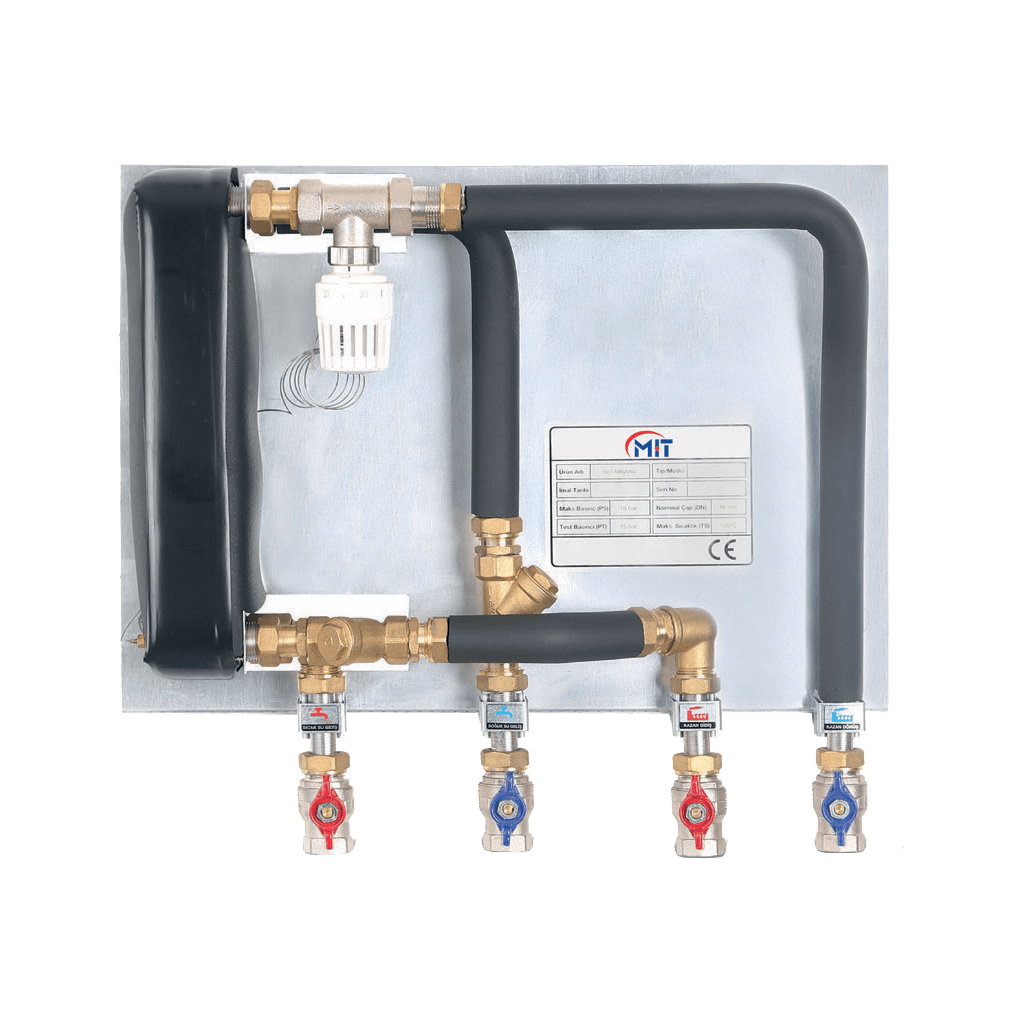

MIT Daire Sıcak Su Giriş İstasyonlarında kazan dairesinde boyler bulunmaz, bunun yerine kullanım sıcak suyu, dairenin girişindeki eşanjörlü bu ünitelerde üretilir. Daire Giriş İstasyonları anında sıcak su sağlayan kompakt ısı eşanjörü ve suyun radyatörler ile eşanjör arasında dengeli dağılımını sağlayan diferansiyel basınç kontrol vanasından oluşur.
Daire Sıcak Su Giriş İstasyonları'nda farklı kontrol sistemleri kullanılabilir. Kontroller sadece diferansiyel basınç kontrol elemanlarıyla veya isteğe göre programlanabilir termostatlar tarafından kontrol edilen kontrol vanaları yardımıyla yapılır.
Teknik Parametreler
-
Nominal Basınç: PN16
- Isıtma Hattı Sıcaklığı: Maksimum 120°C
- Min. Domestik Soğuk Su Basıncı: Pmin=0,5 Bar
- Eşanjör Malzemesi: AISI 316 Paslanmaz Çelik
- Borular: AISI 316 Paslanmaz Çelik
- Primer Devre Basınç Kaybı: 25-35 Kpa
Daire Sıcak Su Giriş İstasyonu Sistem Avantajları
MIT Daire Sıcak Su İstasyonları, kullanım sıcak suyunun merkezi boyler ile elde edildiği sistemlerin dezavantajlarını elimine eder. Örneğin sıcak su resirkülasyon hattı çekilmesine gerek kalmadığı için boyler ve pompa alanlarından tasarruf edilerek bu alanların daha farklı değerlendirilmesini sağlar.
Daire Giriş İstasyonları Avantajları
-
Merkezi sistemlerin kullandığı her türlü yakıt türü veya kombinasyonu kullanılabilir.
-
Isıtma gidiş hattı, ısıtma dönüş hattı ve soğuk su hattı olmak üzere sadece üç boru hattı çekilmesi yeterlidir.
-
Suyun depolanmaması, ihtiyaç anında elde edilmesi nedeniyle lejyonella riskini elimine eder.
-
Termostatik karışım vanası sayesinde sıcak su, set edildiği değerde korunur.
-
Termostatik vana sayesinde eşanjörde aşırı ısınma önlenir.
-
Elektrik kısa devre ve gaz kaçağı riski bulunmaz.
-
Oda sıcaklığı bağımsız olarak kontrol edilebilir.
-
Bakım gerektirmediğinden servis maliyeti düşüktür.
-
Sisteme entegre edilebilen kalorimetre sayesinde daireler arası adil faturalandırma sağlanır.
-
Kireç ve bakteri oluşumu riski en aza indirgenmiştir.
-
Gereksinime uygun, özel olarak tasarlanabilir, üretilebilir.
Yatırım Esnasında Tasarruf Edilen Noktalar
-
Boyler ve sayaçlarından
-
Eşanjörden
-
Isıtma ve kullanım sıcak su aynı hattan beslendiğinden dolayı sıcak su sayacından
-
Sıhhi tesisat borularından, sirkülasyon pompalarından ve küresel vanalardan
-
Ünite içerisinde yer aldığından dolayı balans vanası ve pislik tutuculardan
-
Baca gereksinimi olmamasından
İstasyonu Oluşturan Parçalar
Eşanjör
Isı İstasyonu içerisinde yer alan eşanjör, merkezi kazan dairesinden gelen sıcak suyun ile şebeke suyunun ısıtılmasını ve kullanım sıcak suyu elde edilmesini sağlar.
Plakalı Eşanjörler, aralarında sıcaklık farkı bulunan iki farklı akışkan arasında ısı transferi yapma prensibine göre çalışan cihazlardır. Isıtacak akışkan ve ısınacak akışkan plakalar ile birbirinden tamamen ayrılmıştır.
Daire girişi sıcak su istasyonu uygulamalarında plakalı eşanjörler kullanım için sıcak su elde edilmesinde sürecinde ana ekipmandır.
Termostatik Karışım Vanası
Şebeke hattından gelen soğuk suyun eşanjörde ısıtılarak elde edilen sıcak kullanım suyunun sabit sıcaklıkta musluklara gitmesini sağlar. Ayrıca sıcaklık değeri istenen değere ayarlanabileceğinden musluklara ulaşması giden suyun sıcaklığını insan cildine zarar vermeyecek seviyede tutabilir.
Ayrıca yerden ısıtma sistemlerinde merkezi kazan dairesinden gelen sıcak suyun doğrudan yerden ısıtma hattına gitmesi istenmediğinden termostatik karışım vanası ile sıcaklık istenilen değere sabitlenmiş olur.
Kalorimetre
Merkezi kazan dairesinden gelen sıcak suyun daire içerisindeki ve eşanjördeki ısıl kaybını hesaplayarak, her dairenin kullanım miktarına göre adil yakıt tüketimini hesaplar ve M-BUS sistemi sayesinde tek bir merkezden kullanımın görüntülenmesi, faturalandırılması hatta sınırlandırılması mümkündür.
Oda Termostatı
İstasyon içerisindeki motorlu vana; oda termostatı sayesinde daire içerisindeki konfor sıcaklığını sağlayacak şekilde kontrol edilir. Oda termostat kontrolü ile merkezi kazan dairesinden gelen sıcak suyun debisi oransal şekilde ayarlanır ve zaten ekonomik olan sistemde ekstradan tasarruf ve kullanım kolaylığı sağlanır.
Fark Basınç (AP) Kontrol Vanası
Radyatör hattında diferansiyel basıncı kontrol etmek üzere kullanılır. Görevlerinden bir tanesi de kullanım suyu hattında tüketim söz konusu olduğu zaman radyatör hattında, eşanjör hattına göre fazladan bir basınç yaratarak ısıtma suyunu eşanjöre yönlendirmektir. AP kontrollü bu vana sayesinde radyatör ve eşanjör devresinde paralel çalışma sağlanır. Ayrıca, tüm sistem dengelenmiş olur ve katlar arası basınç farklıkları önlenmiş olur.
Soğuk Su Sayacı
Şebekeden gelen suyun doğrudan musluklara ve eşanjöre yönlendirilmeden önce kullanımını hesaplar ve tesisatta ekstradan bir alana ihtiyaç kalmaz. Yer açısından tasarruf sağlanmış, ısı istasyonunun kompakt yapısı korunmuş olur. Kullanım miktarı sayaç üzerinden okunabildiği gibi ayrıca M-BUS sistemi ile uzaktan okunabilir veya faturalandırılabilir.
Kolektör Grupları
Merkezi kazan dairesinden gelen sıcak su, ısıtma hattına yönlendirilmeden önce daire içerisindeki tüm radyatörlerde eşit basınca sahip olması için gidiş ve dönüş kolektörü ile ayrılabilir. Kolektör gruplarının ısı istasyonu içerisine dahil edilmesi, yer açısından avantaj sağlayarak daire giriş tesisatındaki kalabalıklığı ortadan kaldırır.
Standart Ünite Kapsamı
-
Galvanizli ya da paslanmaz çelik montaj sacı
-
Plakalı eşanjör
-
Termostatik vana
-
Fark basınç (dP) kontrol vanası
-
Yönlendirme vanalar
Projeye (isteğe) Bağlı Opsiyonel Olarak İlave Edilebilecek Ekipmanlar
-
Kesme Vanaları
-
Pislik Tutucu
-
Şebeke suyu girişinde pislik tutucu
-
Kolektör Grupları
-
Oda Termostatları
-
Sıcak su resirkülasyon hattı ve pompası
-
Yerden Isıtma için termostatik 3 yollu karışım vanası
-
Frekans kontrollü pompa
-
Soğutma hattı
-
Isı Sayacı (Kalorimetre)
-
Soğuk su sayacı
-
Kapaklı Dolap
